首页 > 液压系列 > 液压阀 > 压力阀 > 溢流阀 > SBSG系列低噪声电磁溢流阀

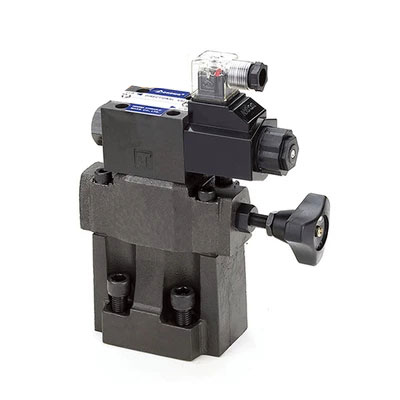

SBSG系列低噪声电磁溢流阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 3    累计订购:99

登录后查看价格

距离双十一促销开始还有 :

低噪音 系列号 板式连接 公称尺寸 压力等级 电气连接形式 排油形式 线圈符号 设计号 数量
立即购买
F-A-S-BSG--03V-2B3A-A100N51
特殊密封带缓冲阀注)1低噪音系列号板式连接公称尺寸高卸荷性注)2排油形式注)3线圈符号注)4电气连接形式设计号注)6


S:

低噪音

BS:

电磁溢流

G:

板式

03V
仅在高卸荷时标注
2B3A
2B3B
2B2
3C3
3C9
交流:
A100
A200
A240

直流:注)5
D12
D24
D100

本整型:
R100
R200
无标记:
接线盒

N:
DIN插座
51

F

使用磷酸酯工作液时标注

A

进带缓冲阀时标注

06
10

注)

1.带缓冲阀时,只适用于排油形式2B3A、2B3B,详细内容请参考排油形式

2.用于缩短卸荷到加载的过渡时间。

3.排油形式的详情内容请参考下面的排油形式

4.线圈符号与电磁换向阀DSG-01相同,请参考DSG-01标准电磁铁

5.线圈符号“D*”时,没有表示“K”,但实际上包括K系列的电磁换向阀。

6.产品改进而改变设计号,不作事先通知。

设计号下一次改变时,安装尺寸及性能参数不变。

DC电磁铁是K系列

直动式使用K系列电磁换向阀可以充分利用直流电磁换向阀所具有的的特点。

主要材质 阀体:灰铸铁;阀芯:20CrMo或42CrMo
产品特点 由一个电磁换向阀和先导溢流阀组成。噪声较低
试验方法

试验过程符合标准 GB/T 8105-1987 压力控制阀试验方法、JB/T 5244-2001 液压阀用电磁铁

出厂试验 100%
测评等级

SBSG系列低噪声电磁溢流阀

品牌 :自营

主要特点

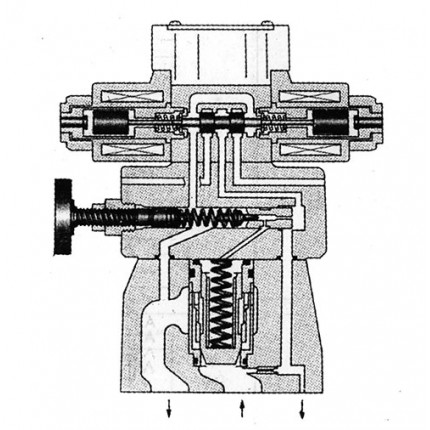

本元件由溢流阀和电磁换向阀组合而成,用于保护油泵和系统安全。通过对不同功能的电磁换向阀电气的遥控。 可使油泵及系统卸荷或保持调定力并与遥控阀结合,可实现 2~3 级压力控制。

型号说明

F-A-S-BSG--03V-2B3A-A100N51
特殊密封带缓冲阀注)1低噪音系列号板式连接公称尺寸高卸荷性注)2排油形式注)3线圈符号注)4电气连接形式设计号注)6


S:

低噪音

BS:

电磁溢流

G:

板式

03V
仅在高卸荷时标注
2B3A
2B3B
2B2
3C3
3C9
交流:
A100
A200
A240

直流:注)5
D12
D24
D100

本整型:
R100
R200
无标记:
接线盒

N:
DIN插座
51

F

使用磷酸酯工作液时标注

A

进带缓冲阀时标注

06
10

注)

1.带缓冲阀时,只适用于排油形式2B3A、2B3B,详细内容请参考排油形式

2.用于缩短卸荷到加载的过渡时间。

3.排油形式的详情内容请参考下面的排油形式

4.线圈符号与电磁换向阀DSG-01相同,请参考DSG-01标准电磁铁

5.线圈符号“D*”时,没有表示“K”,但实际上包括K系列的电磁换向阀。

6.产品改进而改变设计号,不作事先通知。

设计号下一次改变时,安装尺寸及性能参数不变。

DC电磁铁是K系列

直动式使用K系列电磁换向阀可以充分利用直流电磁换向阀所具有的的特点。

参数

型号最高使用压力MPa最大流量L/min压力调整范围MPa质量kg
S-BSG-03-5125.0100*~25.06.3
S-BSG-06-512007.2
S-BSG-10-5140012.7

*使用的是低噪声溢流阀,最低调整压力及其特性请参考下图。

 质量为双电磁铁式(排有形式为3C2、3C3),单电磁铁的质量(排油形式为2B3A、2B3B、2B2B、2B2)减去0.6kg,带缓冲阀时加1kg。

流量-卸荷压力特性和最低调节压力特性


排油形式

排油形式JIS液压符号电磁换向阀型号电磁铁励磁状态与排油连接关系
SOL"a"SOL"b"排油连接
2B3A1.jpgDSG-01-2B3A OFF与“A”口连接
ON与回油口连接(无负载)
2B3B2.jpgDSG-01-2B3B OFF与回油口连接(无负载)
ON与“B”口连接
2B2B3.jpgDSG-01-2B2B OFF关闭状态(溢流阀设定压力)
ON与“B”口连接
2B24.jpgDSG-01-2B2B OFF与“A”口连接
ON与“B”口连接
3C25.jpgDSG-01-3C2OFFOFF关闭状态(溢流阀设定压力)
ONOFF与“A”口连接
OFFON与“B”口连接
3C36.jpgDSG-01-3C3OFFOFF与回油口连接(无负载)
ONOFF与“A”口连接
OFFON与“B”口连接

可选择

带缓冲阀:排油形式2B3A,2B3B型电磁换向阀与溢流阀之间带上缓冲阀,使设定压力向卸荷状态过渡时,压力缓慢下降,防止回路冲击。 卸荷压力与缓冲阀无关。


底板

型 号底板型号通径Rc(旧PT)质量kg
BSG-03BGM-03-203/82.4
BGM-03X-2201/23.1
BSG-06BGM-06-203/44.7
BGM-06X-2015.7
BSG-10BGM-10-201 1/48.4
BGM-10X-201 1/210.3

使用底板时,请按上述型号订货,不使用底板时,阀安装面精度:平面度0.013mm,粗糙度0.0016mm。

底板与先导溢流阀通用,请参考 先导溢流阀底板

附件

安装螺钉

型 号内六角螺钉CB70-85
S-BSG-03M12x40 4 个
S-BSG-06M16x50 4 个
S-BSG-10M20x60 4 个

使用注意事项

在遥控口使用遥控溢流阀参考 远程控制溢流阀 ,若遥控口管路的内部容积过大,易产生振动,故应尽量减小管路内径和管路长度。

压力调整时,先松开锁紧螺母,顺时针旋转手轮,压力升高,反之压力降低。手轮每转一周,压力变化约5MPa,调定后,必须拧紧锁紧螺母。

压力调整会受到垫圈的限制,当达不到使用压力时,请拆下垫圈,每个垫圈约10MPa。

回油箱内的配管,不得与其他的阀回油管连接,而应该直接回油箱。

小流量时,设定压力不稳定。使用流量应在 5L/min 以上。
