UNR2活塞杆(轴)用密封_活塞杆(轴)用密封_密封圈_液压辅件

主要材质	增强聚氨酯（PU）
产品特点	易安装，成本低廉，尺寸齐全，适应温度范围广，低摩擦阻力，耐磨损，使用寿命长
出厂试验	100%
测评等级

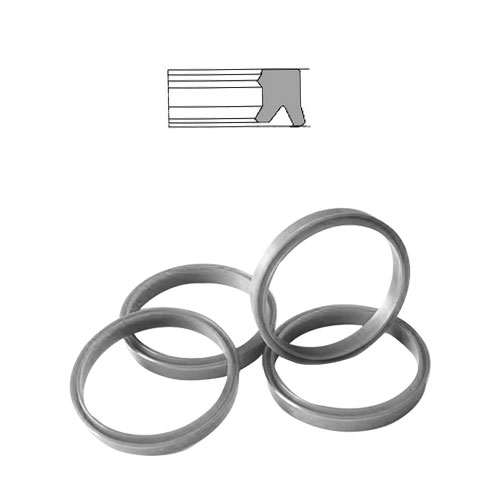

UNR₂活塞杆(轴)用密封

品牌：自营

本产品依照ISO5597-1和GB10708.1标准及国外沟槽标准研制的双唇口轴用密封圈。内圈有附加的密封唇，可用于活塞杆单作用密封。其非对称结构的唇口，有预压紧力，防止低压漏油，两唇口之间有少量油膜，有效防止密封件干摩擦和过早磨损，另外内圈附唇在活塞杆外伸时起密封作用，当活塞缩回时又起防尘作用等特点，此系列产品截面范围广，选用时大截面密封件可用于大范围的压力，因此它特别适用于繁重的工况，设计选用时可参考Parker公司B3/BS型活塞杆密封系列。

一、材质：增强聚氨酯（PU）、硬度：95±2°A、挡圈PTFE或POM

二、应用范围：压力：70MPa；速度：0.5m/sec；温度：-40至+110℃

三、工作介质：液压油、乳化液。

四、如有特殊要求（温度、压力、速度及其他介质等）请与技术人员联系，以便向您推荐合适的材料和结构。为例延长密封件的使用寿命，建议根据工作压力来定活塞杆与缸盖间的径向间隙值“Smax”

压力（MPa）	5	10	16	20	26	32	40
径向间隙“Smax”mm	0.6	0.5	0.45	0.4	0.35	0.3	0.25

五、订货示例：UNR2型密封圈、材质PU、挡圈：PTFE、杆径（φd）=80mm、沟槽底径（φD）=95mm、密封高度（H）=11.4mm

UNR2-80B	-PU-PTFE(挡圈材质)
规格代号	密封圈材质

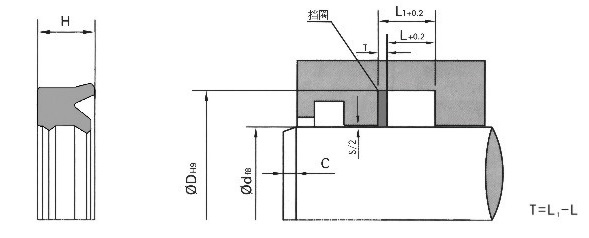

六、安装实例

规格代号	尺寸					C
规格代号	Φd_f8	ΦD_H9	H	L	L1	C
UNR2-12	12	20	5.7	6.3	8.3	3
UNR2-12A	12	20	8	9	11	3
UNR2-14	14	21	5	5.6	7.6	3
UNR2-14A	14	22	5.7	6.3	8.3	3
UNR2-14B	14	24	8	9	11	3.5
UNR2-15	15	23	5.7	6.3	8.3	3
UNR2-15A	15	25	8	9	11	3.5
UNR2-16	16	24	5.7	6.3	8.3	3
UNR2-16A	16	26	7.3	8	10	3.5
UNR2-18	18	26	5.7	6.3	8.3	3
UNR2-18A	18	28	7.3	8	10	3.5
UNR2-20	20	28	5.7	6.3	8.3	3
UNR2-20A	20	30	7.3	8	10	3.5
UNR2-22	22	30	5.7	6.3	8.3	3
UNR2-22A	22	32	7.3	8	10	3.5
UNR2-25	25	31	8	9	11	3
UNR2-25A	25	33	5.7	6.3	8.3	3
UNR2-25B	25	35	7.3	8	10	3.5
UNR2-25C	25	38	10	11	13	5
UNR2-28	28	36	5.7	6.3	9.3	3
UNR2-28A	28	38	7.3	8	11	3.5
UNR2-28B	28	43	11.5	12.5	15.5	5
UNR2-30	30	38	5.7	6.3	9.3	3
UNR2-30A	30	40	7.3	8	11.3	3.5
UNR2-30B	30	45	11	12	15	5
UNR-32	32	40	7.3	8	11	3
UNR2-32A	32	42	7.3	8	11	3.5
UNR2-32B	32	45	10	11	14	3.5
UNR2-32C	32	17	11	12	15	5
UNR2-35	35	43	7.3	8	11	3
UNR2-35A	35	45	7.3	8	11	3.5
UNR2-35B	35	50	11.4	12.5	15.5	5
UNR2-36	36	44	5.7	6.3	9.3	3
UNR2-36A	36	46	7.3	6.3	11	3.5
UNR2-36B	36	51	11.4	12.5	15.5	5
UNR2-40	40	48	5.7	6.3	9.3	3
UNR2-40A	40	50	7.3	6.3	11	3.5
UNR2-40B	40	55	11.4	12.5	15.5	5
UNR2-45	45	53	5.6	6.3	9.3	3
UNR2-45A	45	55	7.3	8	11	3.5
UNR2-15B	15	55	11.5	12.5	15.5	3.5
UNR2-45C	45	60	11.4	12.5	15.5	5
UNR2-45D	45	65	12	13	16	6.5
UNR2-50	50	58	6	7	10	3
UNR2-50A	50	60	7.3	8	11	3.5
UNR2-50B	50	65	11.4	12.5	15.5	5
UNR2-50C	50	70	12	13	16	6.5
UNR2-55	55	63	11.5	12.5	15.5	3
UNR2-55A	55	65	12	13	16	3.5
UNR2-55B	55	67	10	11	14	4
UNR2-55C	55	70	11.4	12.5	15.5	5
UNR2-55D	55	75	14.5	16	19	6.5
UNR2-56	56	66	6. 5	7.5	10.5	3. 5
UNR2-56A	56	71	11.4	12.5	15.5	5
UNR2-56B	56	76	14.5	16	19	6.5
UNR2-60	60	68	11.5	12.5	15.5	3
UNR2-60A	60	70	7.5	8.5	11.5	3.5
UNR2-60B	60	70	12	13	16	3.5
UNR2-60C	60	75	11.4	12.5	15.5	5
UNR2-60D	60	80	12	13	16	6.5
UNR2-63	63	73	12	13	16	3.5
UNR2-63A	63	75	10	11	14	4
UNR2-63B	63	78	11.4	12.5	15.5	5
UNR2-63C	63	83	14.5	16	19	6.5
UNR2-63D	63	71	8	9	12	3
UNR2-65	65	73	11.5	12.5	15.5	3
UNR2-65A	65	75	7	8	11	3.5
UNR2-65B	65	80	10	11	14	5
UNR2-65C	65	85	11.4	12.5	15.5	6.5
UNR2-70	70	7H	11.5	12.5	15.5	3
UNRz 70A	70	80	11.5	12.5	15.5	3.5
UNR2-70B	70	85	11.4	12.5	15.5	5
UNR2-70C	70	90	14.5	16	19	6.5
UNR2--75	75	83	7	8	11	3
UNR2-75A	75	85	11.4	12.5	15.5	3.5
UNR2-75C	75	90	11.4	12.5	3.5	15.5
UNR2-75D	75	95	12	13	16	6.5
UNR2-79	79	91	14	15	18	4.5
UNR2-80	80	88	11.5	12.5	15.5	3
UNR2-80A	80	90	12	13	16	3.5
UNR2-80B	80	95	11.4	12.5	15.5	5
UNR2-80C	80	100	14.5	16	19	6.5
UNR2-84	84	96	14	15	18	4.5
UNR2-85	85	93	11.5	12.5	15.5	3
UNR2-85A	85	95	12	13	16	3.5
UNR2-85B	85	100	12	13	16	5
UNR2-85C	85	105	12	13	16	6.5
UNR2-90	90	98	11. 5	12.5	15.5	3
UNR2-90A	90	100	12	13	16	3.5
UNR2-90B	90	105	11.4	12.5	15.5	5
UNR2-90C	90	110	14.5	16	19	6.5
UNR2-92	92	106	14	15	18	5
UNR2-95	95	103	12	13	16	3
UNR2-95A	95	105	12	13	16	3.5
UNR2-95B	95	110	9	10	13	5
UNR2-95C	95	115	12	13	16	6.5
UNR2-100	100	108	11.5	12.5	15.5	3
UNR2-100A	100	110	11.5	12. 5	15.5	3.5
UNR2-100B	100	115	12	13	16	5
UNR2-100D	100	120	14.5	16	19	6.5
UNR2-100E	100	125	18.2	20	23	7
UNR2-102	102	114	14	15	18	4.5
UNR2-105	105	113	11.5	12.5	15.5	3
UNR2-105A	105	115	12	13	16	3.5
UNR2-105B	105	120	12	13	16	5
UNR2-105C	105	125	14.5	16	19	6.5
UNR2-109	109	121	15	16	19	4.5
UNR2-110	110	118	11.5	12.5	15.5	3
UNR2-110A	110	120	11.4	12.5	15.5	3.5
UNR2-110B	110	125	12	13	16	5
UNR2-110C	110	130	14.5	16	19	6.5
UNR2-110D	110	135	18.2	20	23	7
UNR2-115	115	123	11.5	12.5	15.5	3
UNR2-115A	115	125	12	13	16	3.5
UNR2-115B	115	130	10	11	14	5
UNR2-117	117	131	14	15	18	5
UNR2-120	120	128	11.5	12.5	15.5	3
UNR2-120A	120	130	12	13	16	3.5
UNR2-120B	120	135	12	13	16	5
UNR2-120C	120	140	15	16	19	6.5
UNR2-125	125	133	11.4	12.5	15.5	3
UNR2-125A	125	135	11.4	12.5	15.5	3.5
UNR2-125B	125	140	10	11	14	5
UNR2-125C	125	145	14.5	16	19	6.5
UNR2-125D	125	150	18.2	20	23	7
UNR2-129	129	139	10	11	14	3.5
UNR2-130	130	138	11.5	12.5	15.5	3
UNR2-130A	130	145	12	13	16	5
UNR2-130B	130	150	11.5	16	19	6.5
UNR2-134	134	146	14	15	18	4.5
UNR2-135	135	143	11.5	12.5	15.5	3
UNR2-135A	135	145	12	13	16	3.5
UNR2-135B	135	150	14.5	16	19	5
UNR2-H0	140	148	11.5	12.5	15.5	3
UNR2-140A	140	150	11.5	12.5	15.5	3.5
UNR2-140B	140	155	9.6	10.6	13.6	5
UNR2-140C	140	160	14.5	16	19	6.5
UNR2-140D	140	165	18.2	20	23	6.5
UNR2-142	142	156	14	15	18	5
UNR2-145	145	155	12	13	16	3.5
UNR2-145A	145	160	12	13	16	5
UNR2-145B	145	165	14.5	16	19	6.5
UNR2-149	149	159	10	11	14	3.5
UNR2-150	150	170	15	16	19	6.5
UNR2-150A	150	160	11.4	12.5	15.5	3.5
UNR2-155	155	165	12	13	16	6.5
UNR2-160	160	168	11.5	12.5	15.5	3
UNR2-160A	160	170	11.4	12.5	15.5	3.5
UNR2 160B	160	180	15	16	19	6.5
UNR2-160C	160	185	18.2	20	23	7
UNR2-160D	160	190	22.7	25	28	8
UNR2-169	169	179	11	12	15	3.5
UNR2-169A	169	180	11	12	15	4
UNR2-170	170	180	12	13	16	3.5
UNR2-170A	170	190	15	16	19	6.5
UNR2-172	172	186	17	18	21	5
UNR2-175	175	200	16	17	20	8
UNR2-180	180	190	11.4	12.5	15.5	3.5
UNR2-180A	180	200	14.5	16	19	6.5
UNR2-180B	180	205	18.2	20	23	7
UNR2-180C	180	210	22.7	25	28	8
UNR2-185	185	193	11.5	12.5	15.5	3
UNR2-191	191	202	11	12	16	5
UNR2-200	200	225	18.2	20	23	7
UNR2-200A	200	230	22.7	25	28	8
UNR2- 214	214	226	11	12	15	6
UNR2-220	220	250	18	19	23	8
UNR2-220A	220	250	22.7	25	29	8
UNR2-225	225	250	18.2	20	24	7
UNR2-230	230	260	22.7	25	29	8
UNR2-250	250	270	15	16	20	6.5
UNR2-250A	250	280	22.7	25	29	8
UNR2-280	280	300	15	16	20	6.5
UNR2-280A	280	310	22.7	25	29	8
UNR2-320	320	350	20	21	25	8
UNR2-320A	320	360	29	32	36	10
UNR2-360	360	390	20	21	25	8
UNR2-360A	360	400	29	32	36	10

注：GB10708.1沟槽标准规格均为加黑体
