| 产品 | 型号 | 数量 | 操作 |
|---|
注：NM10-100H无透明盖产品，NM10-250，NM10-600无H型产品。
| 主要材质 | 复合材料 |
| 产品特点 | 体积小、分断高、飞弧短 |
| 试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
| 出厂试验 | 100% |
NM10系列塑料外壳式断路器(以下简称断路器)，主要适用于不频繁操作的交流50Hz 、 额定工作电压至380V， 额定电流至600A的配电网络的电路中，用来分配电能和保护线路 及电源设备免受过载、短路、欠电压等故障的损坏。250A及以下断路器同时也能作为电动机的不频繁起动及过载、短路、欠电压保护。
本系列派生的透明外壳式断路器，盖子采用新型、耐高温、高强度聚碳酸酯材料制作而成， 可直观判断触头的通断状态，广泛应用于建筑工地临时用电场所。 符合标准：GB 14048.2、IEC 60947-2。
注：NM10-100H无透明盖产品，NM10-250，NM10-600无H型产品。

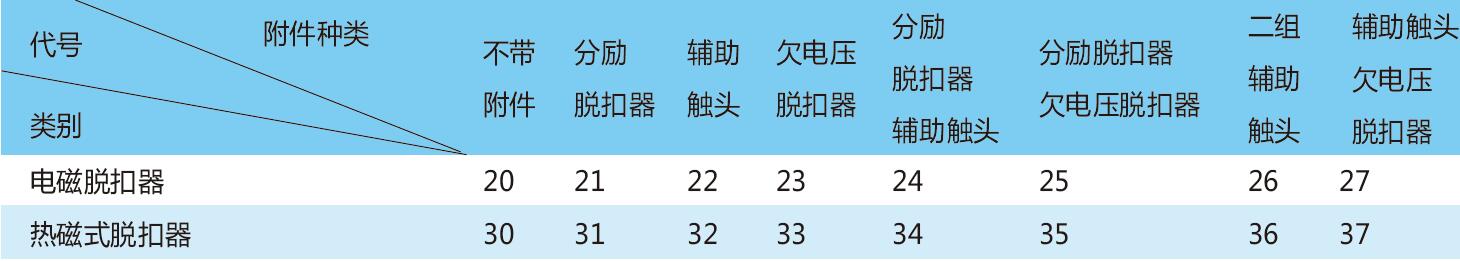

表1
3.1周围空气温度：
3.1.1周围空气温度上限为+40℃；
3.1.2周围空气温度24h的平均值不超过+35℃；
3.1.3周围空气温度下限为-5℃。
3.2海拔：安装地点的海拔不超过2000m。
3.3污染等级：3级。
3.4与垂直面的倾斜度不超过5°
3.5安装环境条件：
3.5.1无显著摇动和冲击振动的地方；
3.5.2在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导 电尘埃)；
3.5.3在没有雨雪侵袭的地方。
3.6大气条件：
大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
4.1过电流脱扣器在过载情况下(反时限动作)断开：
断路器在周围空气温度为+40℃时，各极同时通电的反时限断开特性：配电用断路器 (见表2)；电动机保护用断路器(见表3)。
4.2过电流脱扣器在短路情况下断开。
断路器在(表4)规定整定电流值下应瞬时动作。
4.3断路器的基本参数见表5。

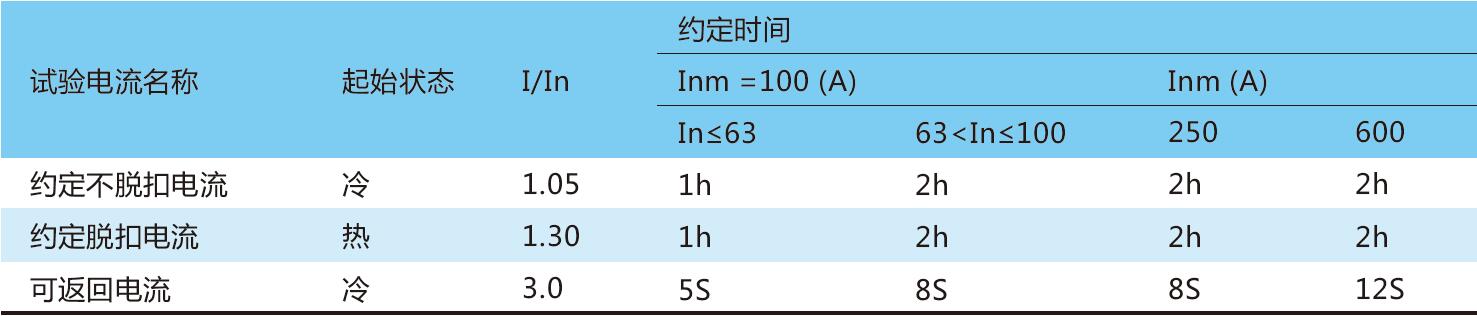

表2

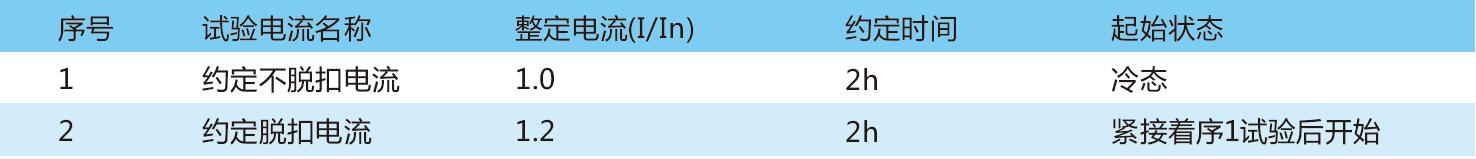

表3

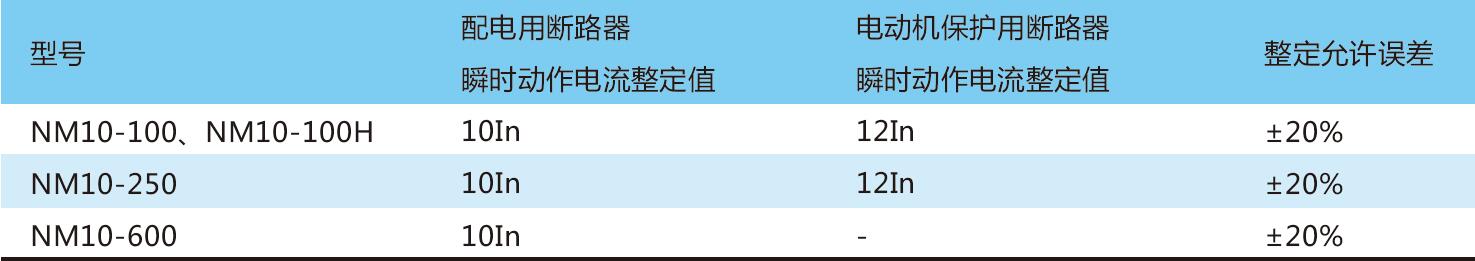

表4

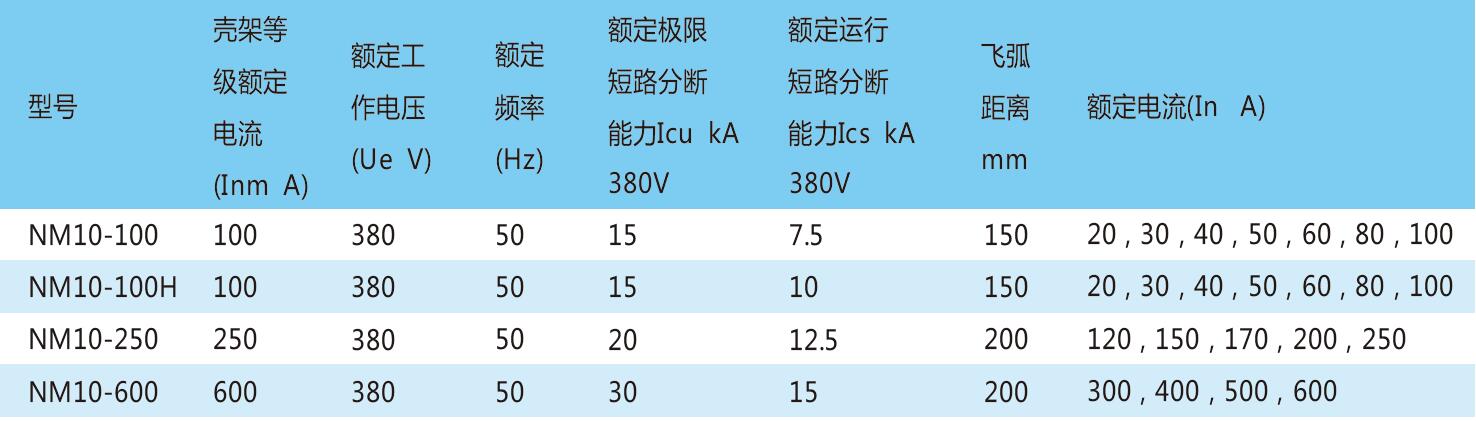

表5
5.1 断路器的附件
5.1.1 断路器断开操作：
5.1.1.1 用分励脱扣器断开：
当脱扣器操作期间的控制电压在70%和110%之间，则在断路器的所有操作条件下，应导致分励脱扣器脱扣。
5.1.1.2 用欠压脱扣器断开：
当额定工作电压下降到额定值的70%和35%之间，欠压脱扣器应动作；欠压脱扣器在电源电压低于脱扣器额定工作电压的35%时，欠压脱扣器应能防止断路器闭合；电源电压等于或大于脱扣器额定工作电压的85%时，应能保证断路器闭合。
注：装有欠压脱扣器的断路器，只有在脱扣器通以额定电压的情况下，断路器才能再扣及合闸，否则将损坏断路器。
5.1.2 辅助触头与SCPD的协调配合：
断路器的辅助触头推荐选用RT-14，与其串联进行保护，在1.1倍额定工作电压，功率因素为0.5-0.7之间的试验电路里能够承受熔断时间内通过的预期短路电流值1000A(交流有效值)的考核。
5.2 安装
5.2.1 安装前核对铭牌上的参数与实际需要是否相符，再用螺钉(或螺栓)将断路器垂直固定在安装板上。
5.2.2 主电路接线：
5.2.2.1 板前接线：用对应截面铜导线(见表6)，剥去适量长度的绝缘外层，插入线箍的孔内， 将线箍的外包层压紧，包牢导线，然后将线箍的连接孔与断路器接线端用螺钉紧固；对于铜排，先把接线板在断路器上固定， 再与铜排固定。

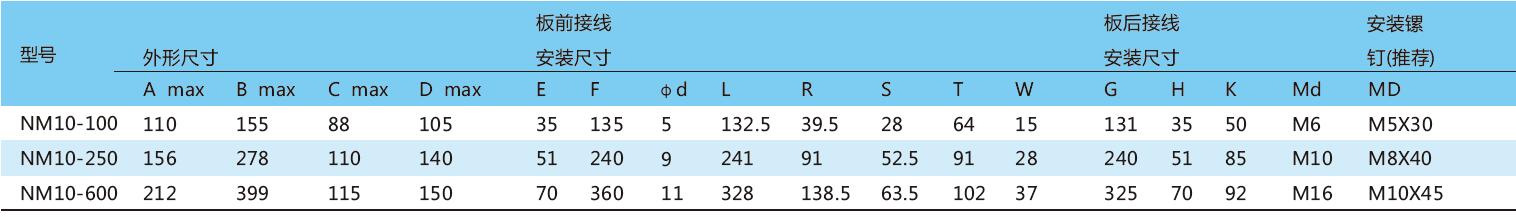

表6

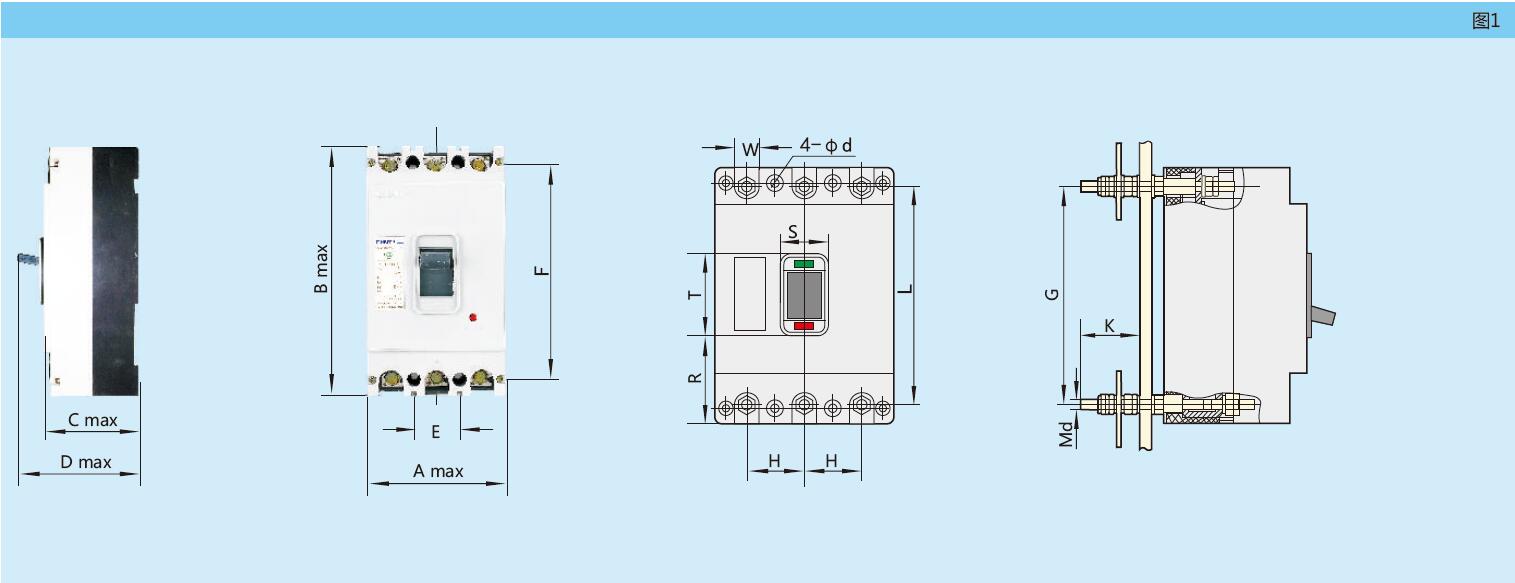

5.2.2.2 板后接线：按图1所示固定接线板，再与相应的导线固定。
5.3 辅助电路接线：
辅助电路按断路器相应铭牌所示接线。
5.4 插入隔板。
5.5 检查：
断路器在工作前，对照安装要求进行检查，其固定连接部分应可靠；反复操作断路器几次，其操作机构应灵活，可靠。
7.1 用户订货时必须说明：
7.1.1 断路器型号、名称；
7.1.2 额定电流(A)；
7.1.3 脱扣器名称；
7.1.4 附件种类；
7.1.5 数量；
7.1.6 特殊规格另行商议。
7.2 订货举例：NM10-100塑壳断路器，额定电流100A，热磁式脱扣器，分励脱扣器AC220V，100台。 NM10-100/331 100A AC220V 100台
