首页 > 液压系列 > 液压阀 > 方向阀 > 手动换向阀 > DMT/DMG手动换向阀

DMT/DMG手动换向阀 评分 9.0

品牌:自营

本商城所售产品均由专业技术部门检测,并提供专业保障和售后服务。

累计评价: 3    累计订购:877

登录后查看价格

距离双十一促销开始还有 :

规格 弹簧布置 阀芯型式 位置标记 设计号 数量
立即购买


主要材质 铸铁
产品特点 操作简便,工作可靠,无需电力;精度高,响应快
试验方法

试验过程符合标准GB/T 8106-1987 方向控制阀试验方法、GB/T 8107-1987 液压阀压力-流量特性试验方法、

出厂试验 100%
测评等级

DMT手动换向阀

品牌:自营

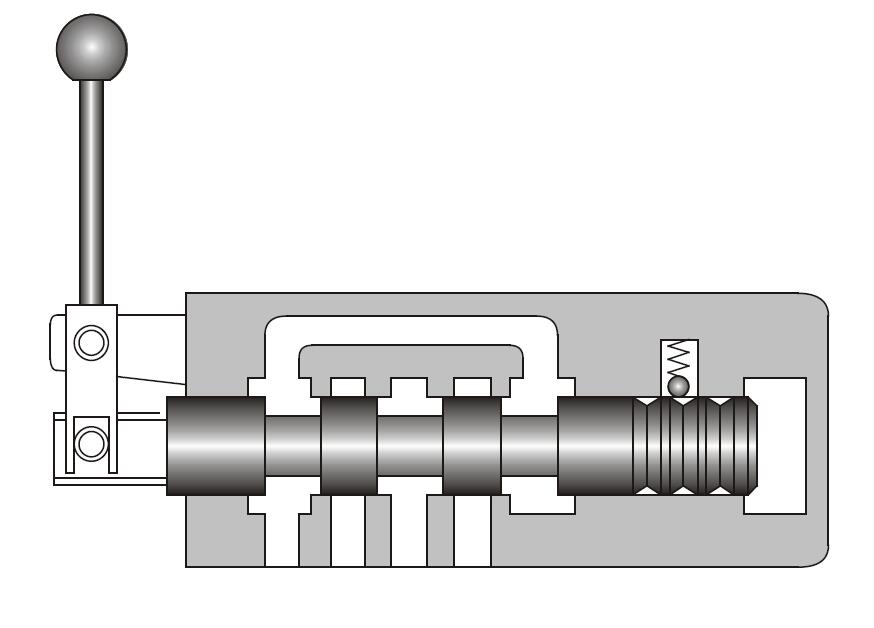

这类阀通过手动改变阀芯的位置,从而改变液流流动方向。

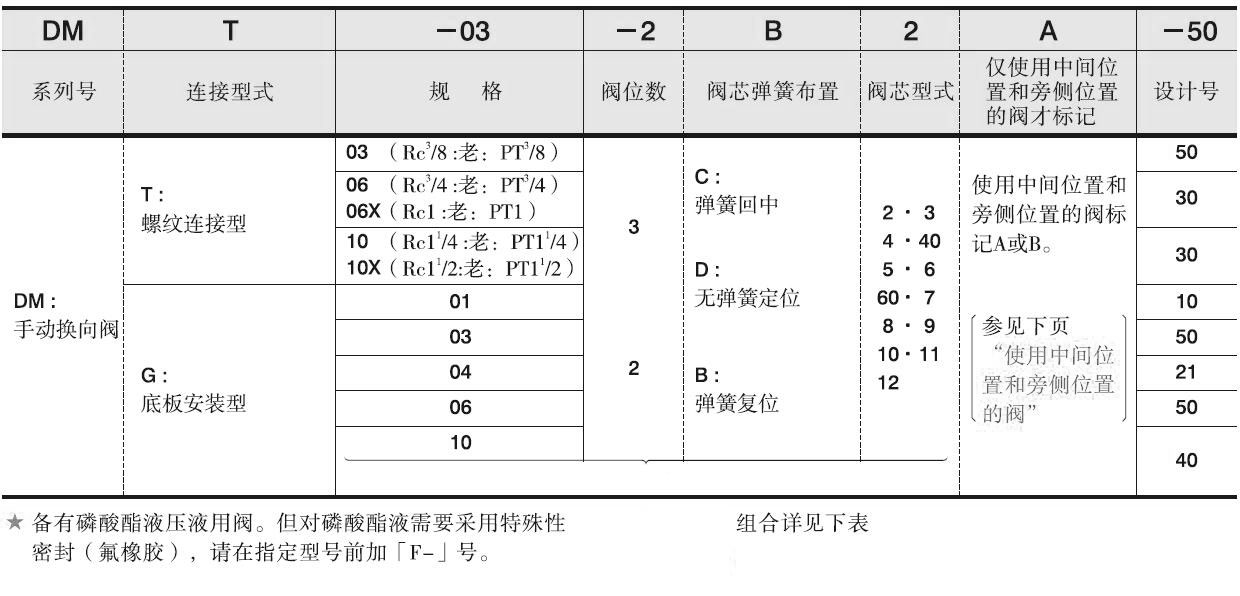

型号说明

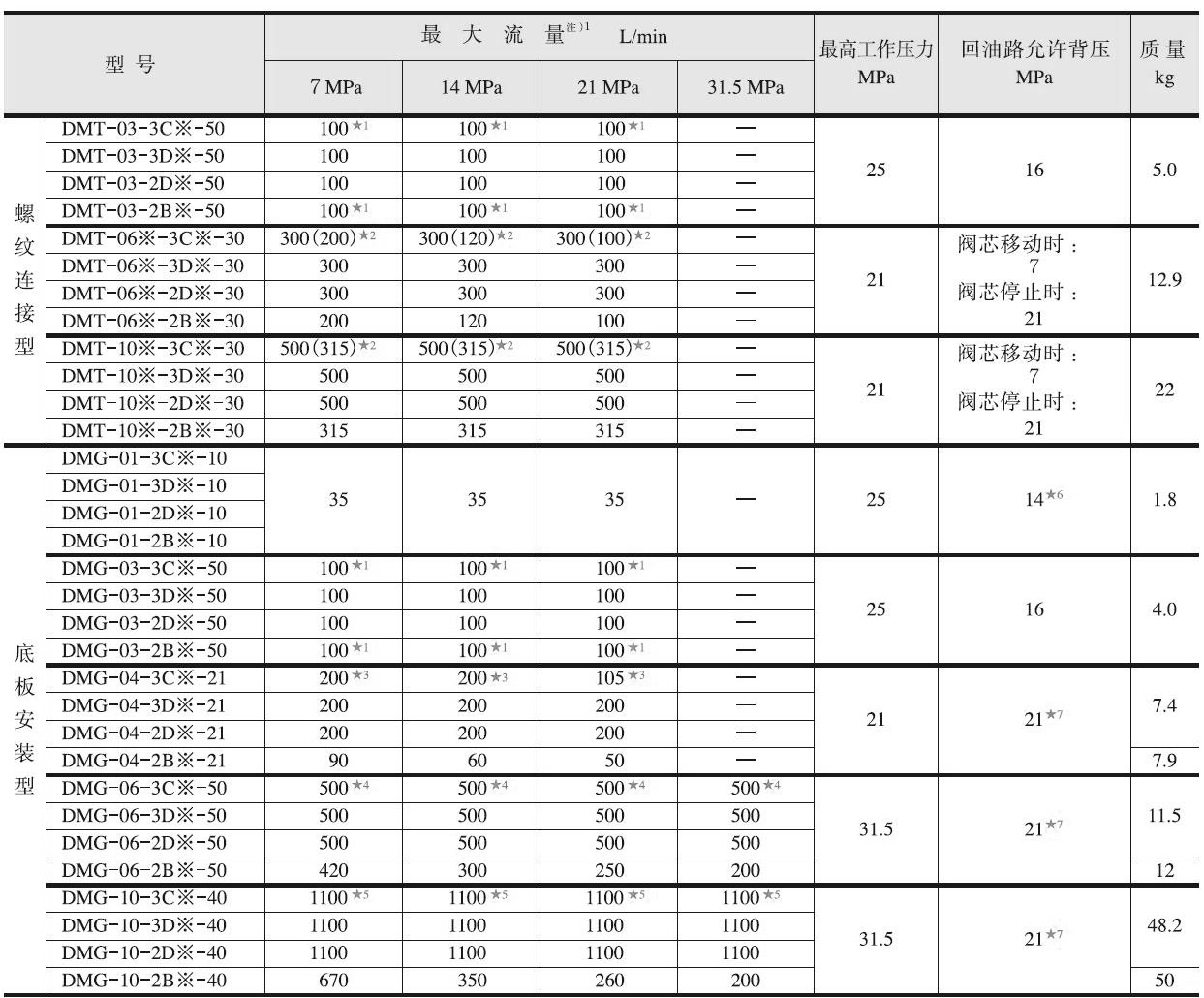

参数

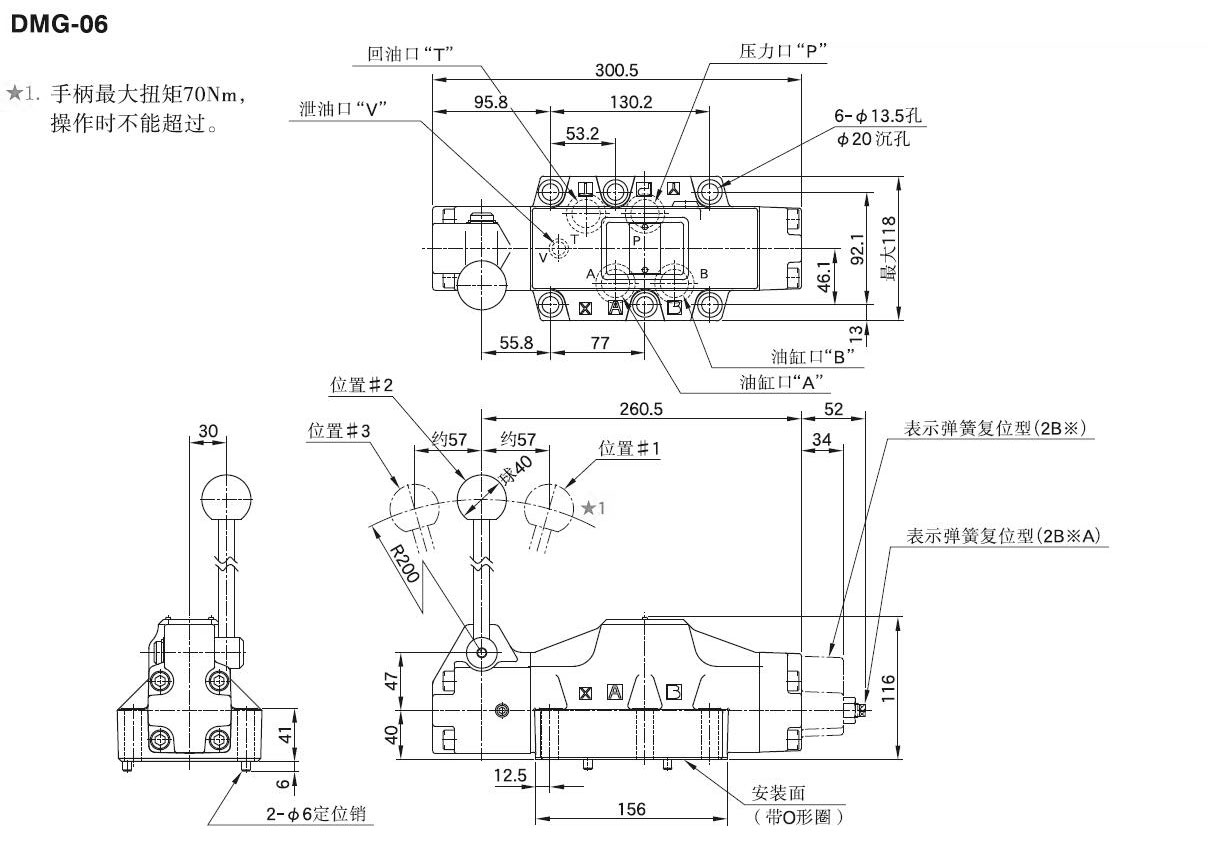

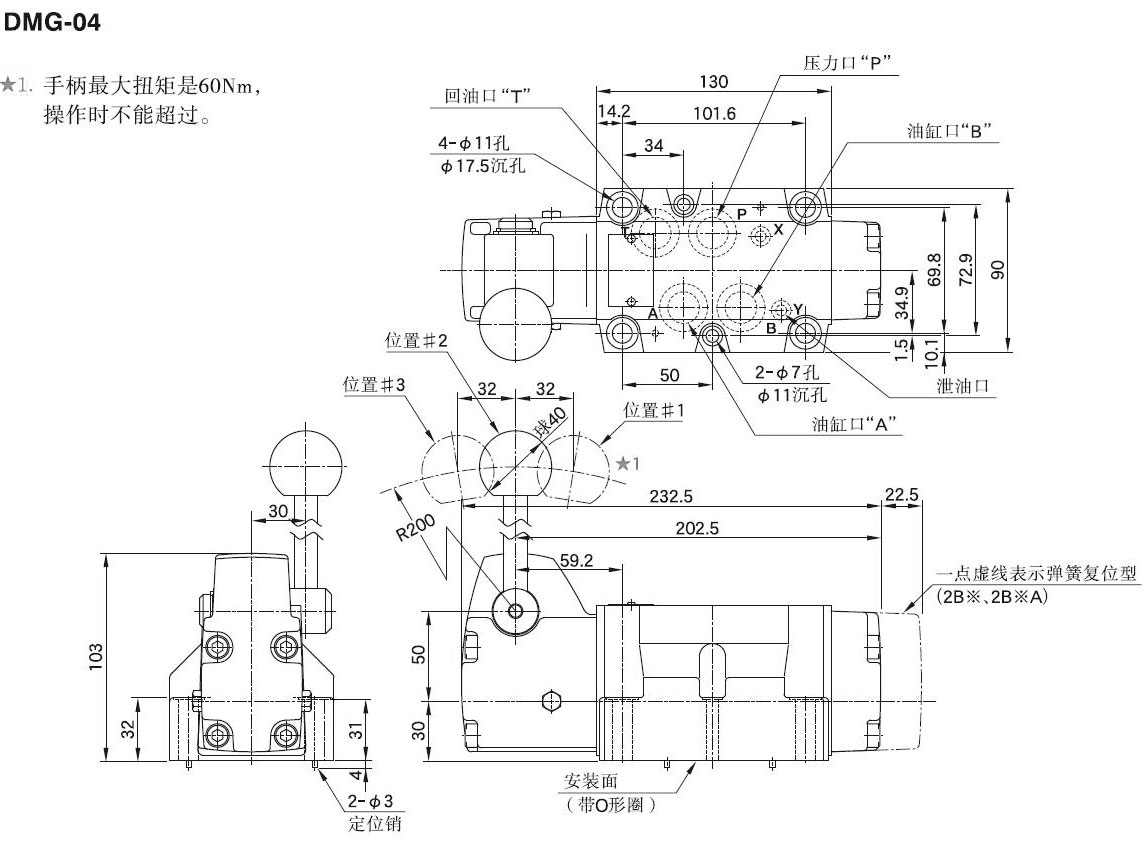

注)1.最大流量是指阀能够流通的极限流量。另外,DMG一04以上的阀随压力,流量大小有可能手动操纵力矩需要40Nm以上

★1.随阀芯的型式而异,DSG-03系列电磁换向阀的“标准功能表”(额定电压50Hz时)

★2.括号内的数字是3C3, 3C5, 3C6和3C60的最大流量。

★3.随阀芯的型式而异,详见下页表格。

★4.随阀芯的型式而异,同DSHG一06(控制压力0.8MPa时)。

★5.随阀芯的型式而异,同DSHG一10(控制压力1.OMPa}时)。

★6.操纵扭矩取决于回油路背压大小,见右图。

★7.如回油路背压高于7MPa时,直接将泄油口接至油箱。

大流量阀(法兰连接型),请和我们联系。

参考链接:DSHG电液换向阀 样本资料

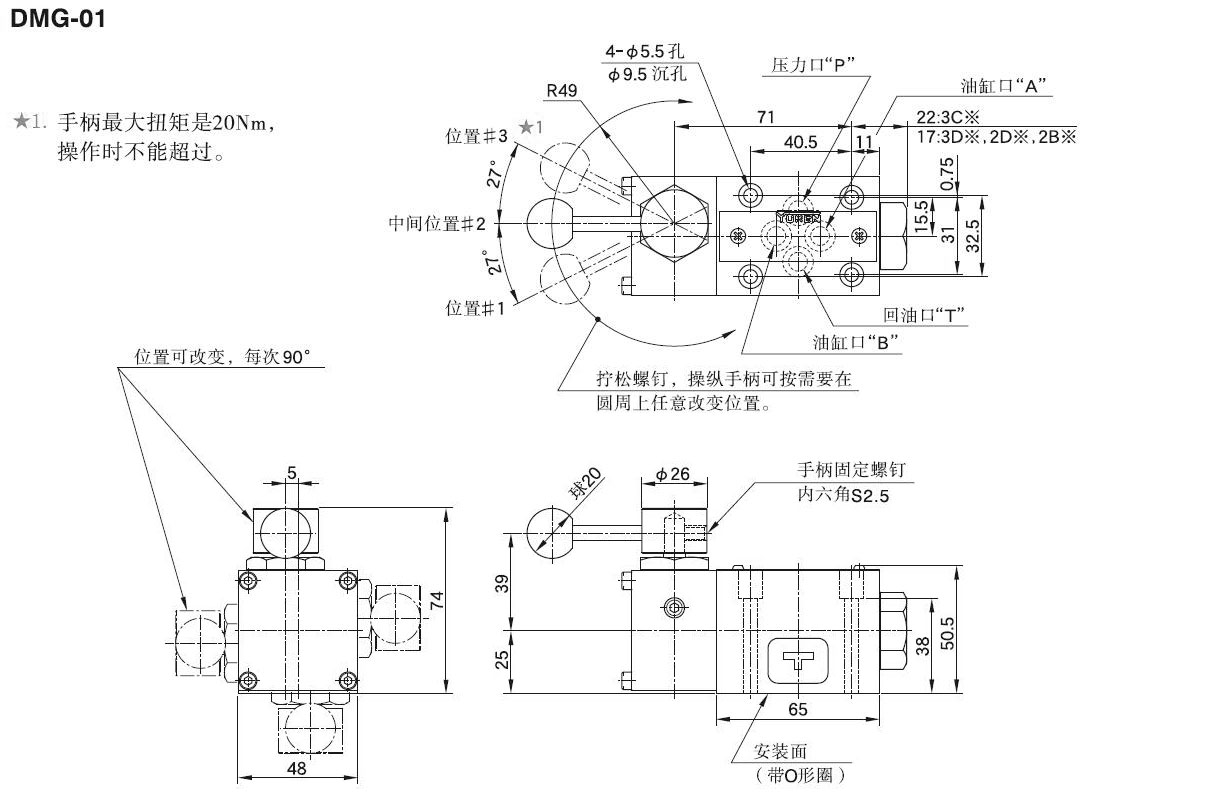

3.jpg DMG-01手动操纵力矩

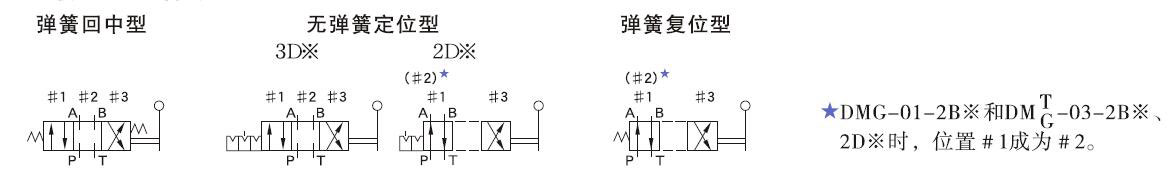

JIS液压图形符号

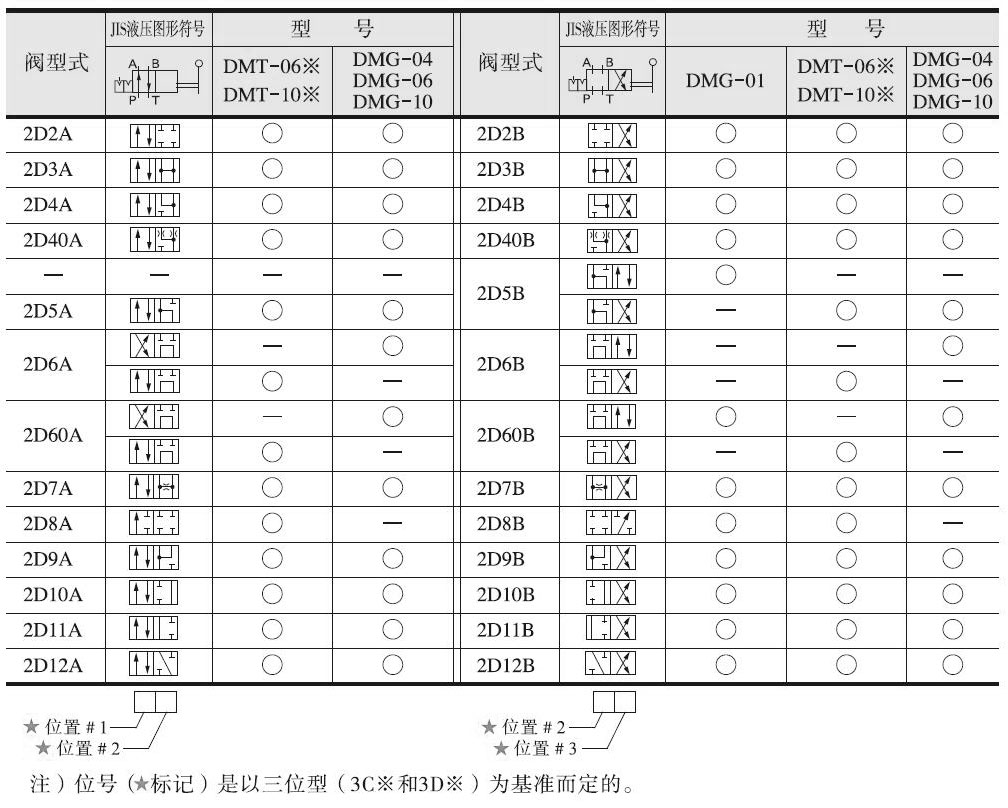

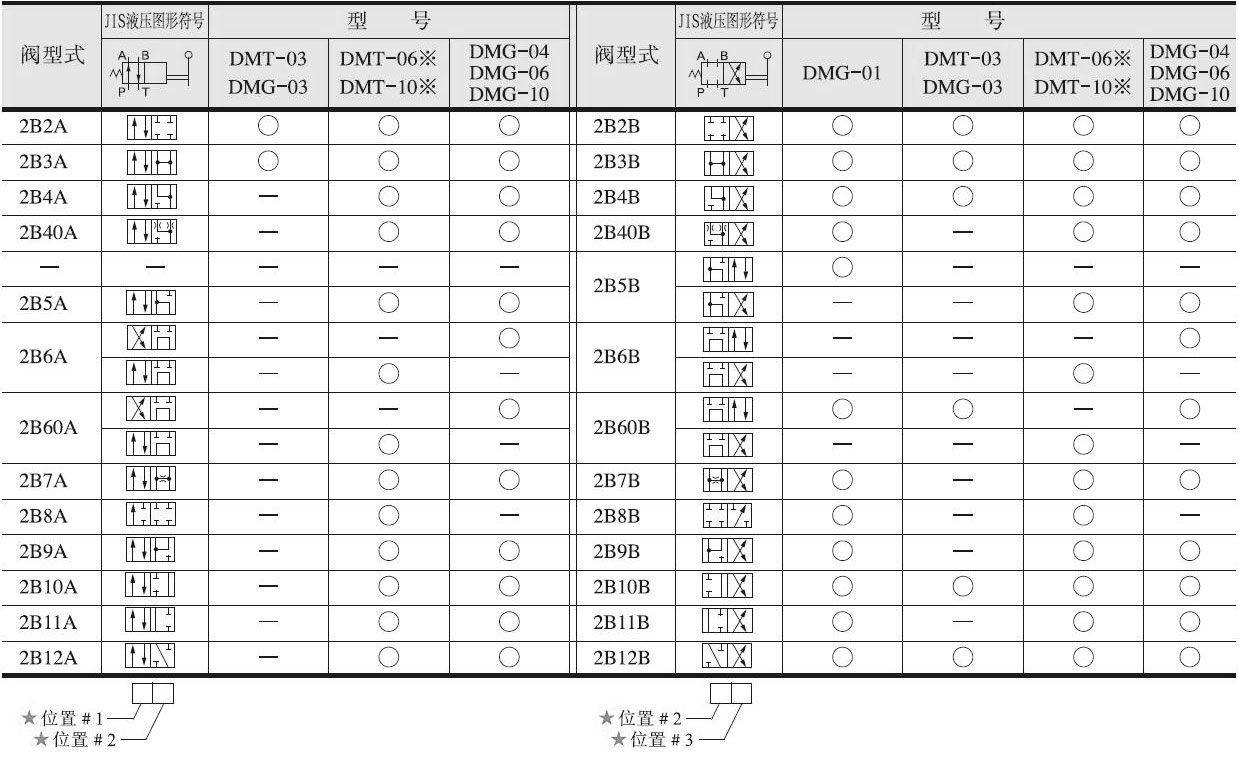

使用中位(#2)和旁位(#1或#3)的阀

除标准二位阀(2D※ , 2B※)以外,还具备有使用中位#2和位置#1的阀( 2B※A, 2D※A)及使用中位#2 和位置#3 的阀(2B※B,2D※B)的两种二位阀。

下表中标有 ○ 记号的,说明阀芯型式对每种型号都适用。

弹簧复位型


无弹簧定位型



参考链接:DSG-01系列电磁换向阀 样本资料  DSG-03系列电磁换向阀 样本资料

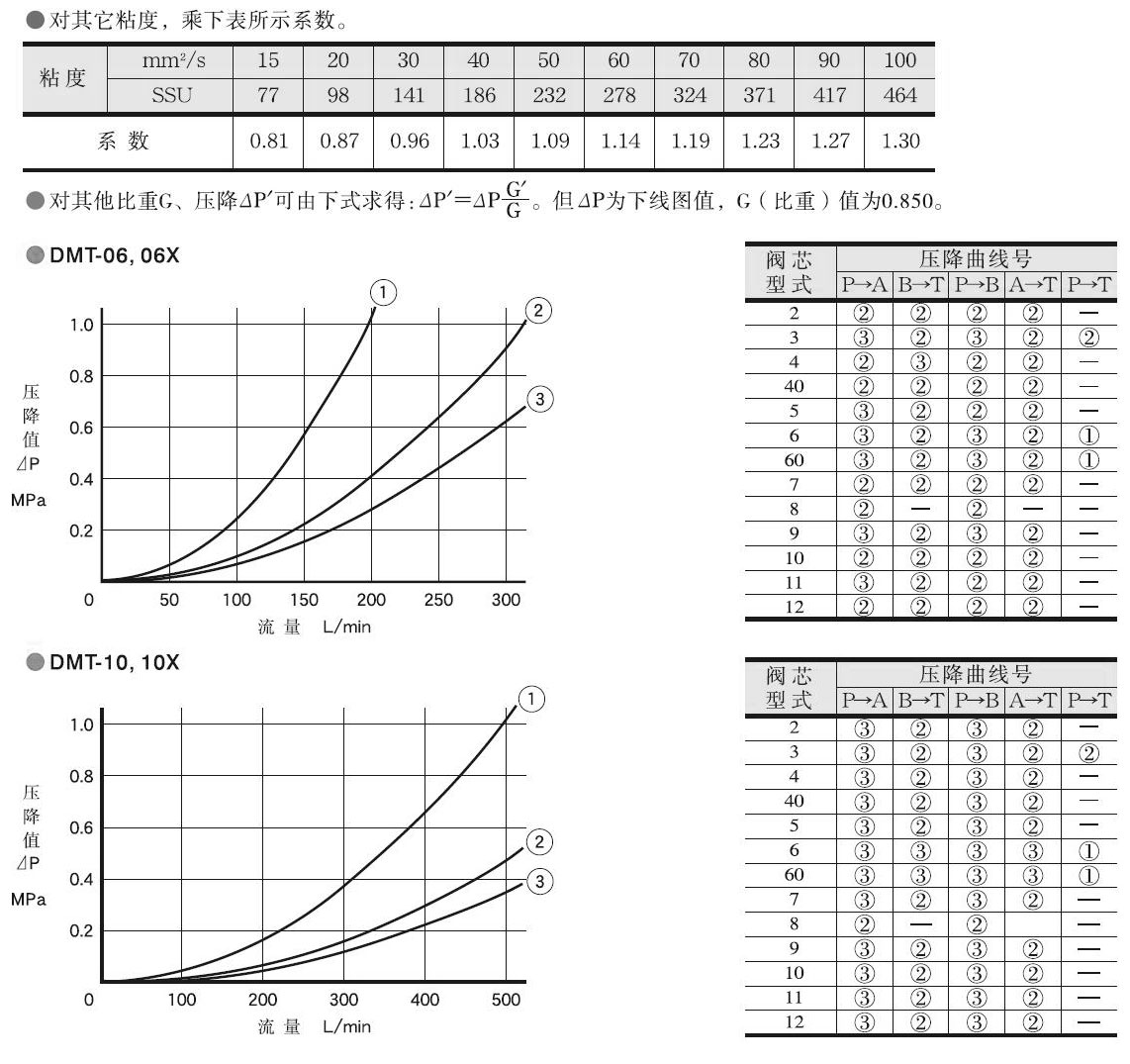

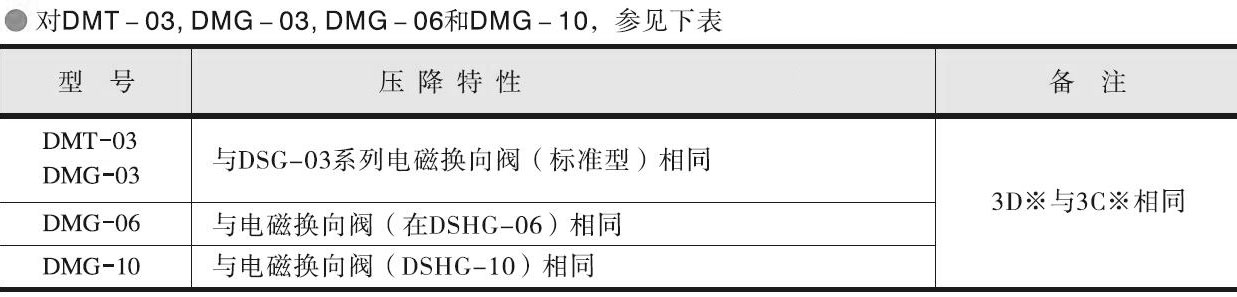

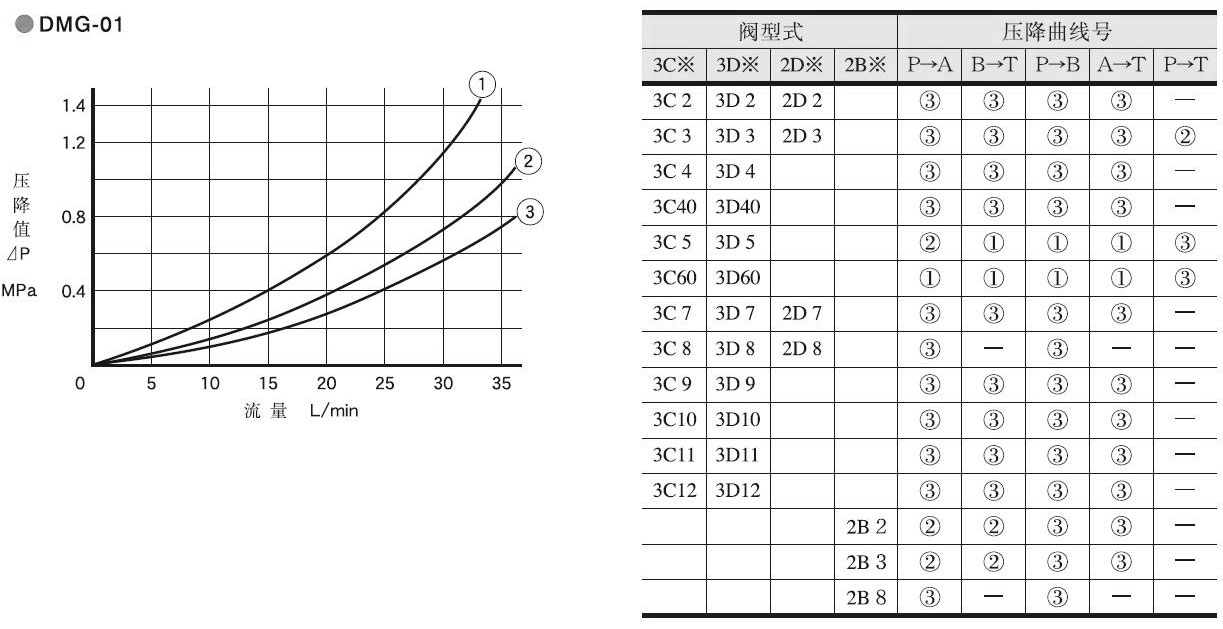

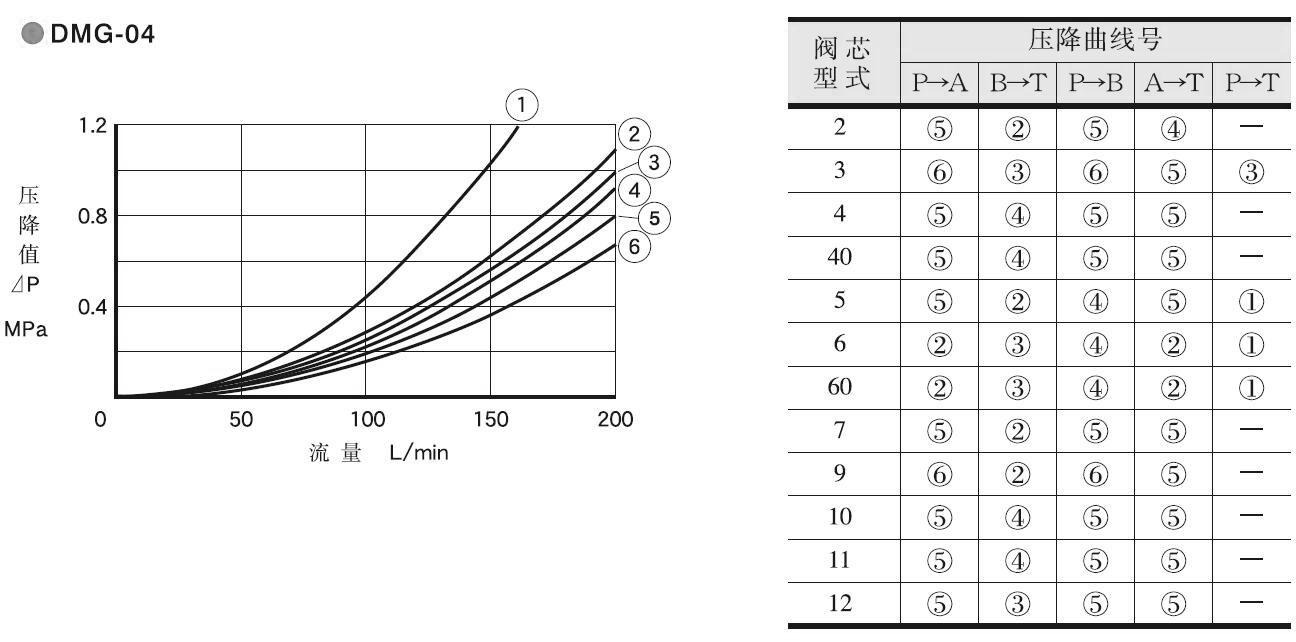

压降特性

下述特性是在粘度35mm2/s,比重0.850时





参考链接:DSHG电液换向阀 样本资料  DSG-03系列电磁换向阀 样本资料

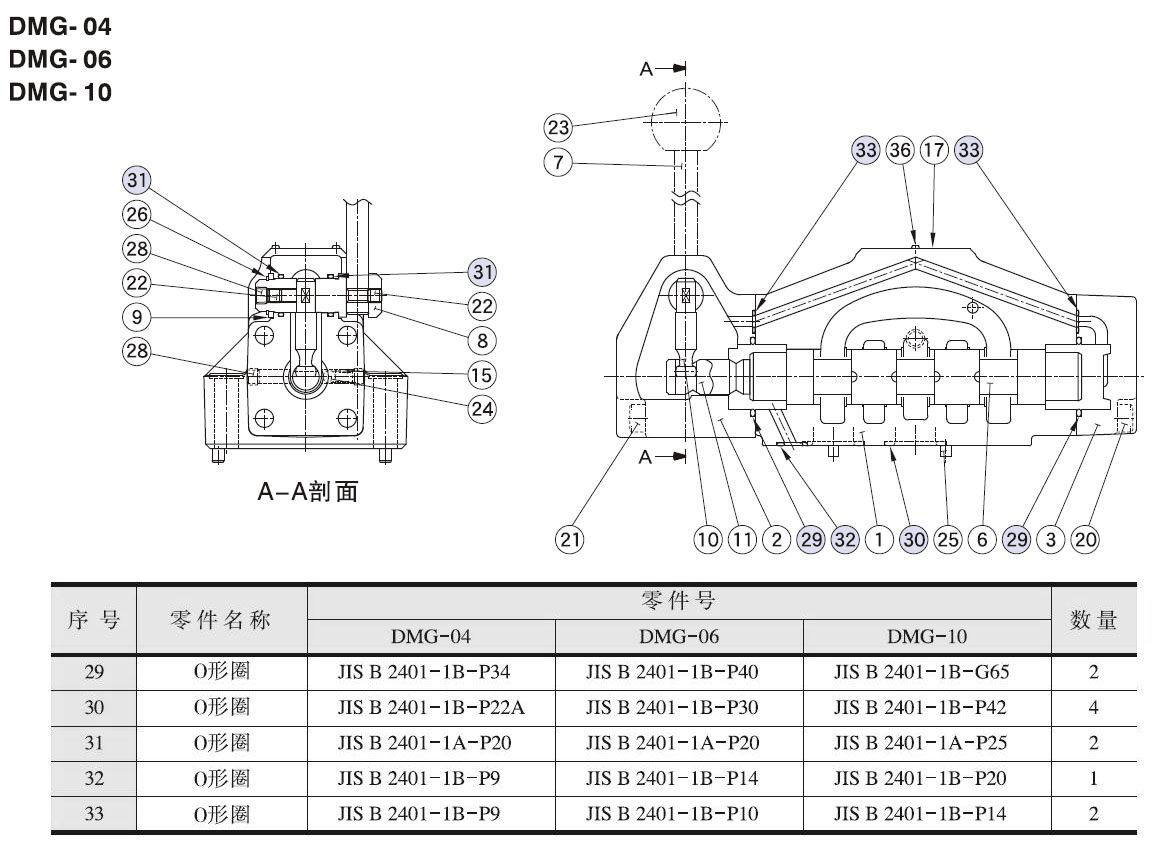

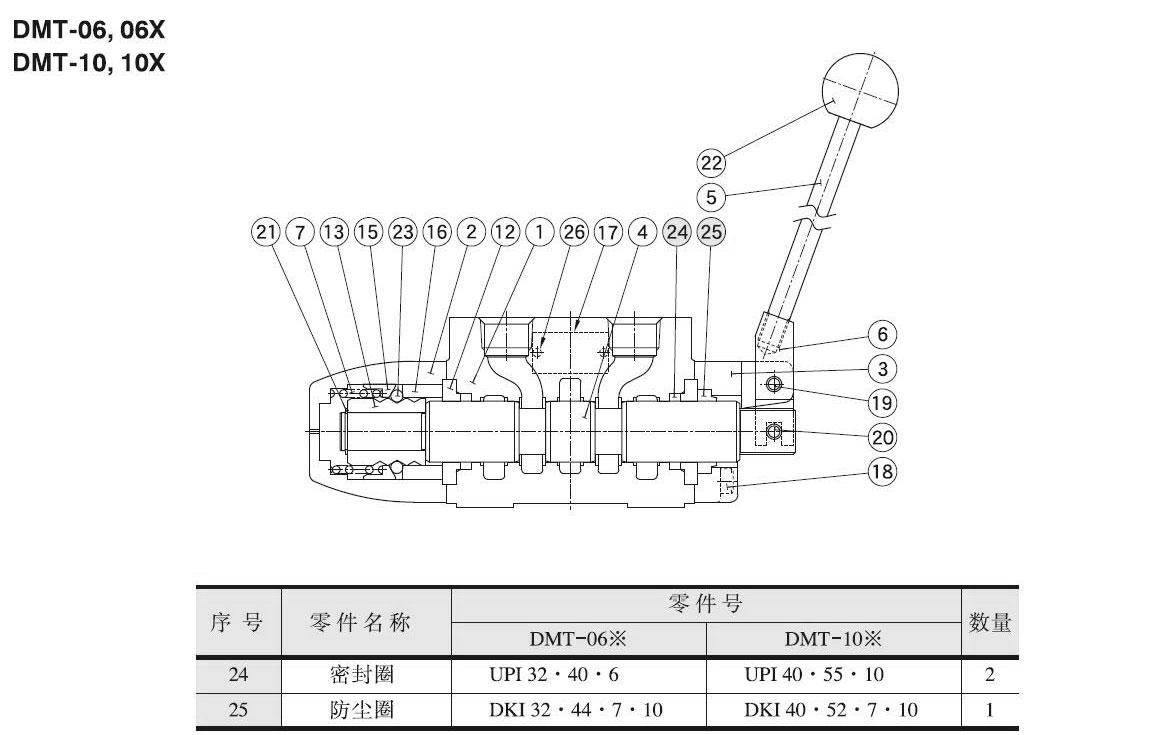

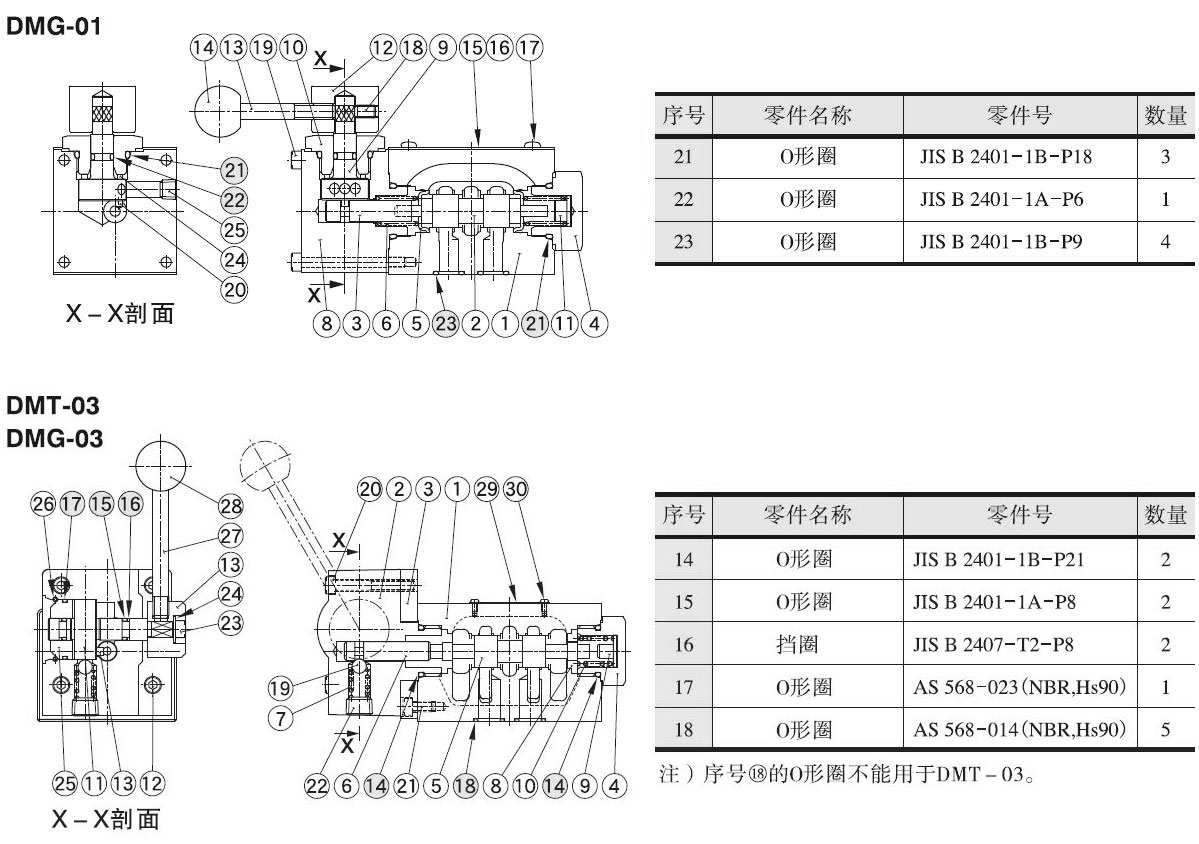

密封件表
