| 主要材质 | 缸体：20钢、45钢或27SIMn；活塞：HT300或45钢；活塞杆：45钢 |
| 产品特点 | 结构简单、工作可靠、装拆方便、易于维修。 用于工程机械、矿山机械、起重运输机械、冶金等机械。 |
| 试验方法 | 试验过程符合标准 GB/T15622-2005 液压缸试验方法 |
| 出厂试验 | 100% |
| 测评等级 |

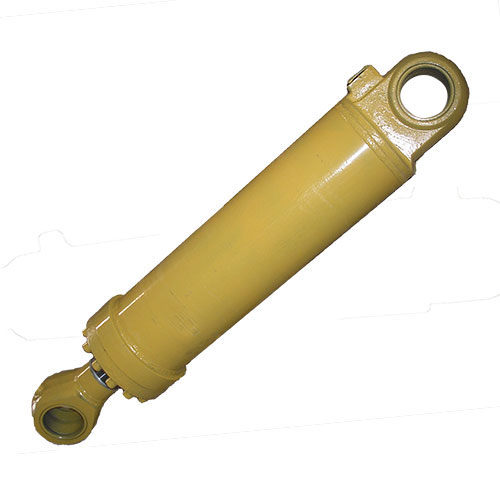

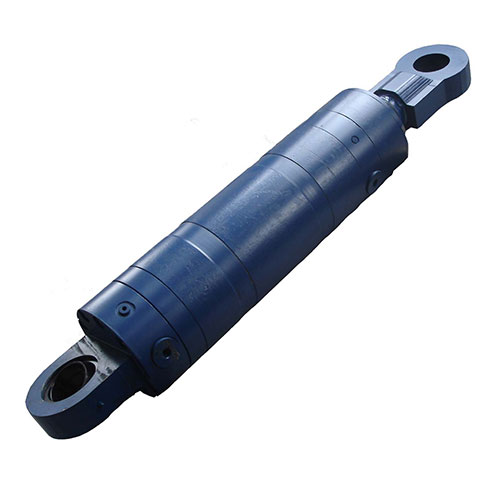

HSG※01系列双作用单杆活塞式液压缸，是利用液压力推动活塞杆作正、反两个方向的运动，带动其它工作部件作往复直线运动的执行机构。具有结构简单、工作可靠、装拆方便、易于维修、可带缓冲装置及连接方式多样等特点。 它适用于工程机械、矿山机械、起重运输机械、冶金机械及其它机械等。
如需特殊定制，请联系我们。

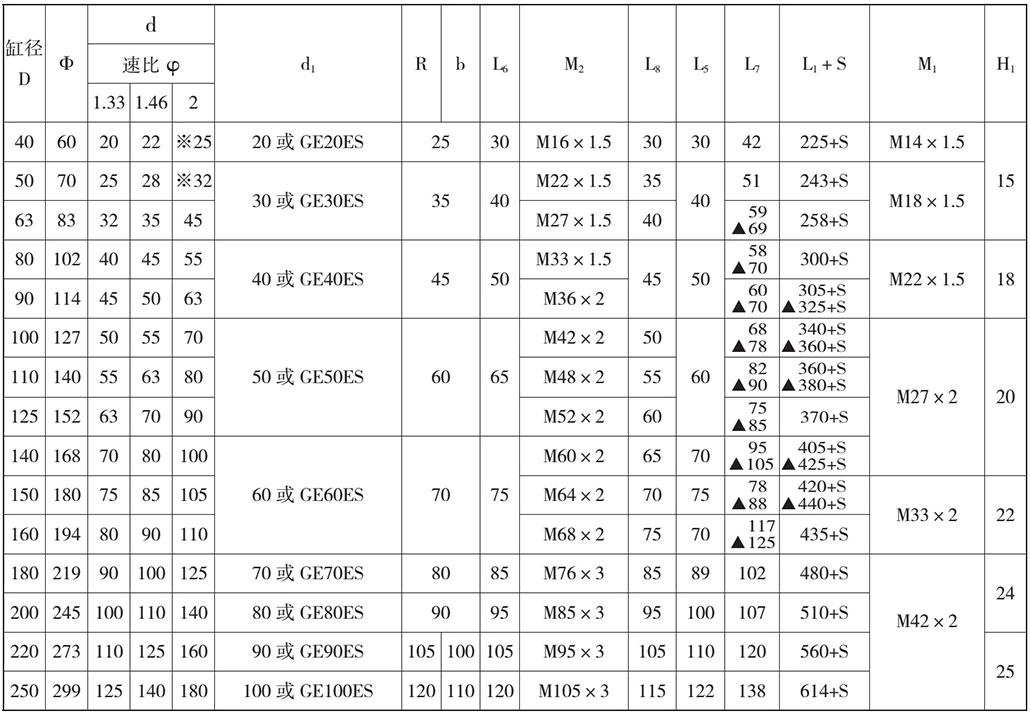

注：

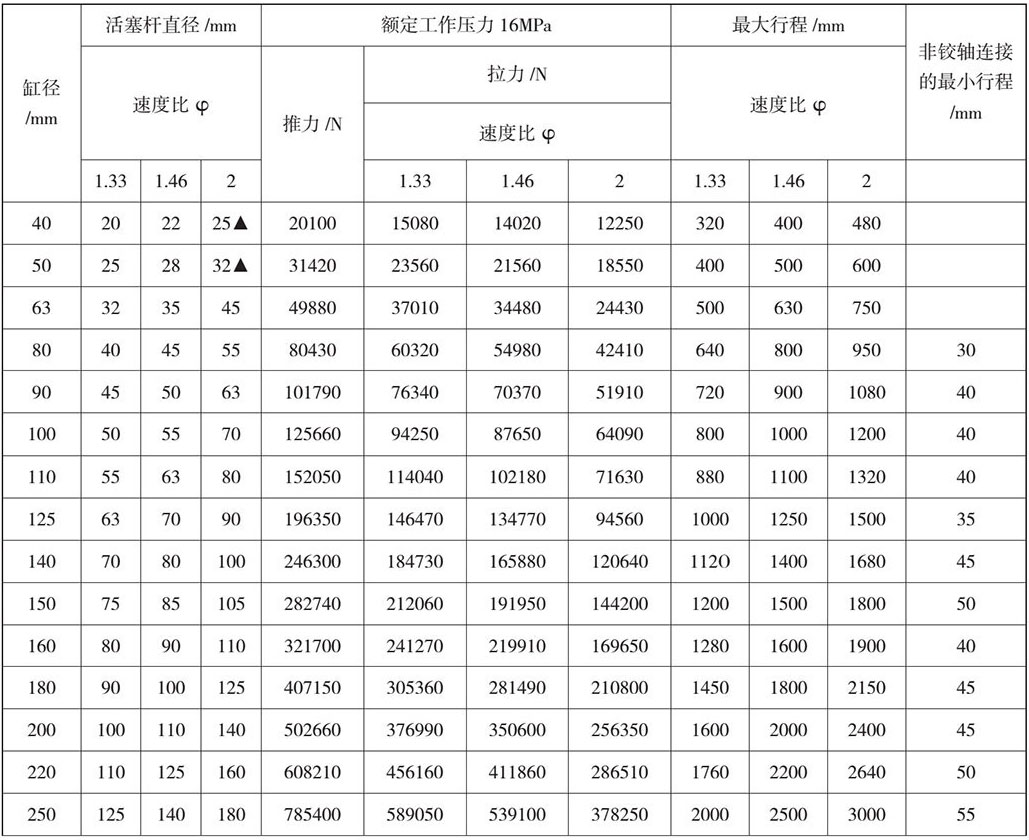

1.速比φ:系指活塞有效面积与活塞杆腔有效面积之比。
2.最大行程原则上是φ=1.33时，S=8D(缸径);φ=1.46时，S=10D(缸径);φ=2时，S=12D(缸径)。
3.缸径为Φ63、Φ80、Φ100、Φ125、Φ150、Φ160时，若速比φ≤1.46，缸盖采用卡环连接。
4.用户所需S大于表中规定最大行程时，请与我公司技术部联系协商。
5.铰轴连接的最小行程S按表5、6、7、8选定。
6.带▲者速比为1.7。

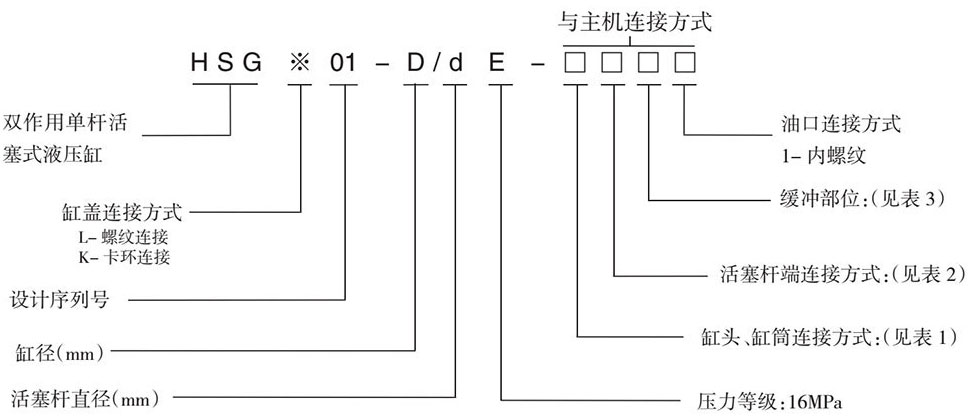

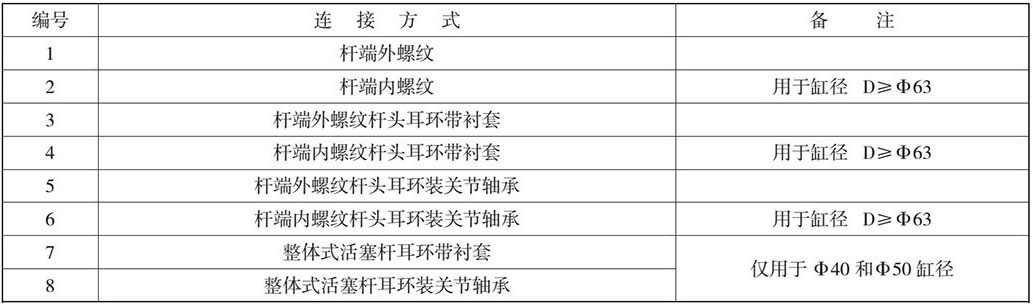

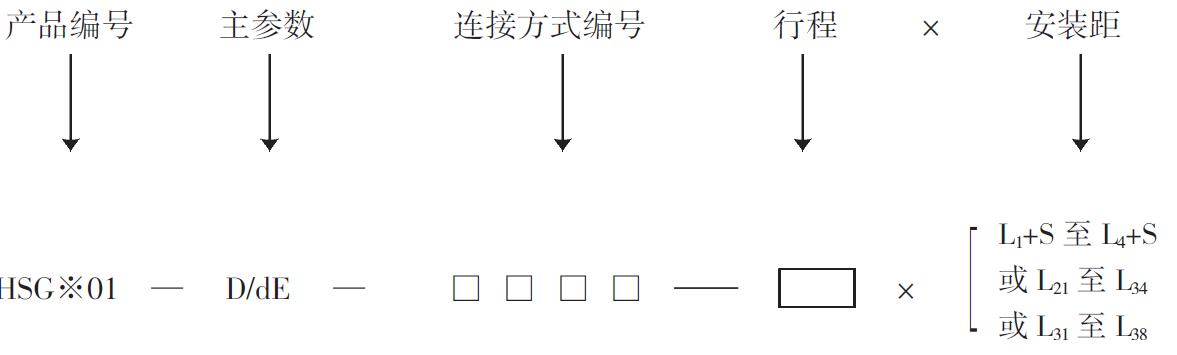

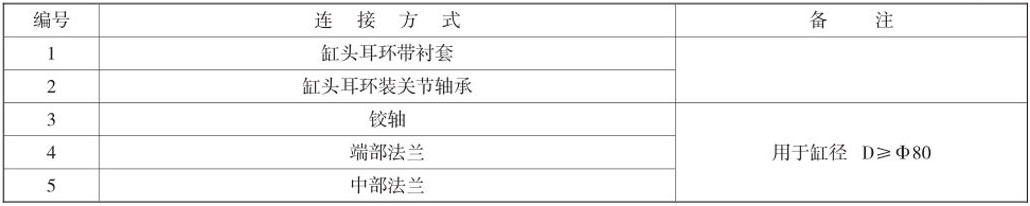

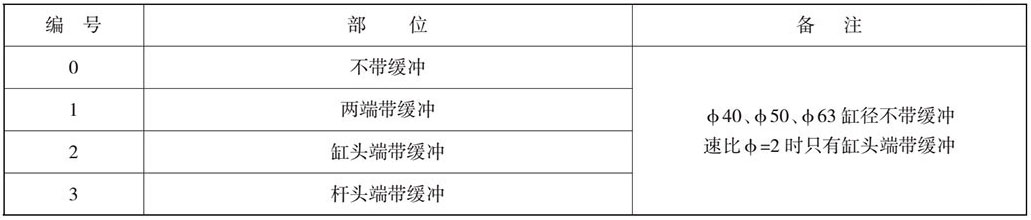

用户根据需要，可对照“型号说明”写出连接方式编号(即“型号说明”中最后4位数字)。然后按活 塞杆端的连接方式查阅图一至图四，确定需要的结构方式。按结构方式、缸径、速比行程查阅表5至表 8，确定外形安装连接尺寸。
订货时写出完整的型号及行程和安装距:
对液压缸的工作介质、适用温度、试验、外表涂漆、包装等有特殊要求的请注明。
某用户需要的液压缸，缸筒为铰轴连接，活塞杆端为外螺纹杆头耳环装关节轴承，缸头端带缓冲，缸径为Φ150，杆径为Φ85，行程为1000，安装距L33为800，其订货用的型号及行程，安装距为:

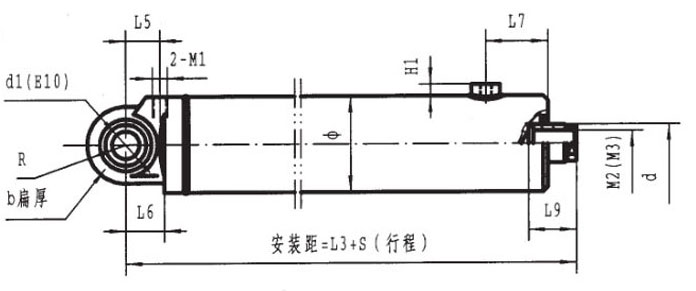

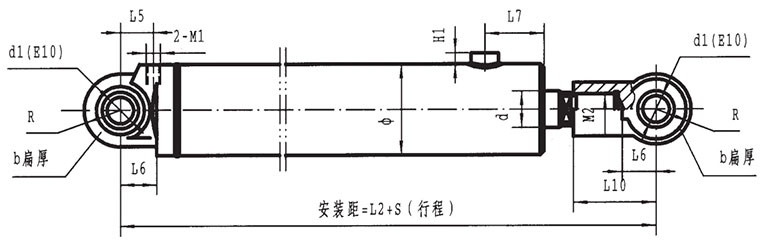

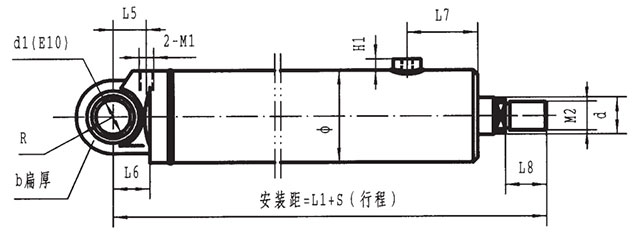

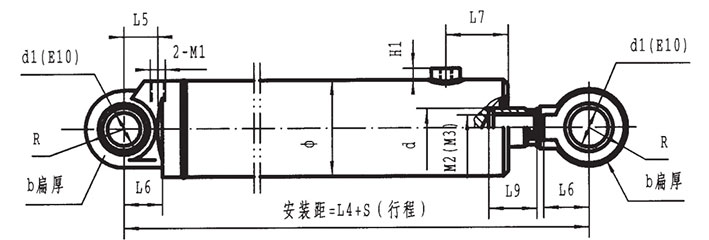

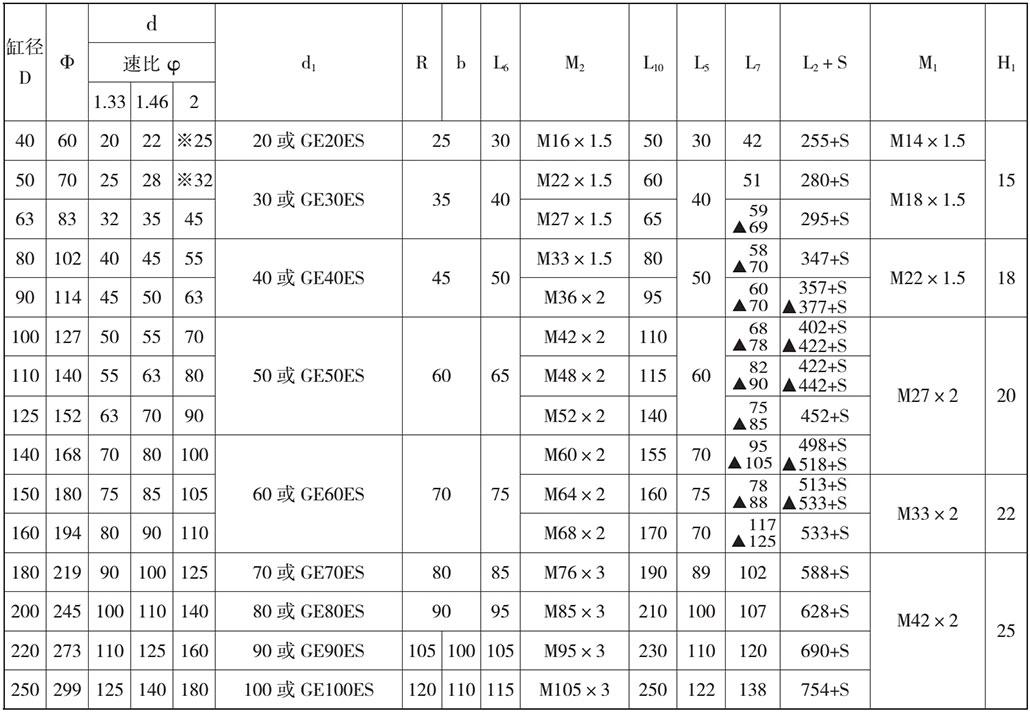

耳环连接

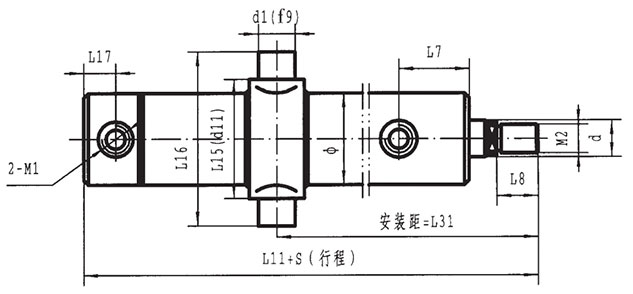

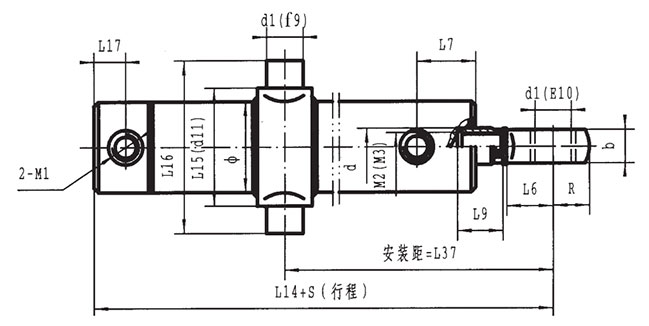

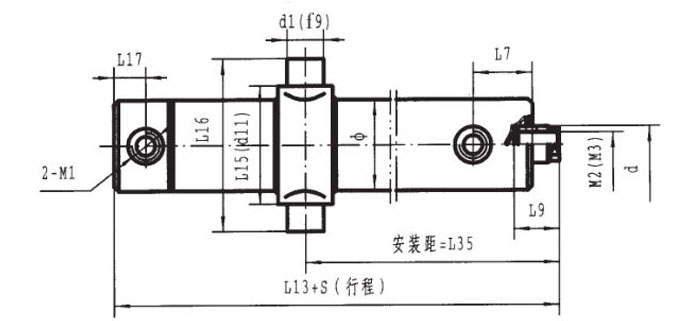

铰轴连接

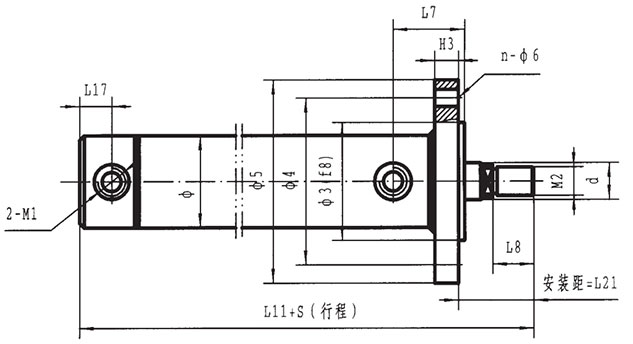

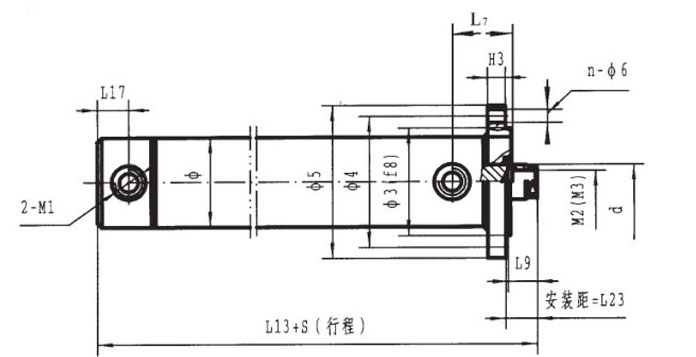

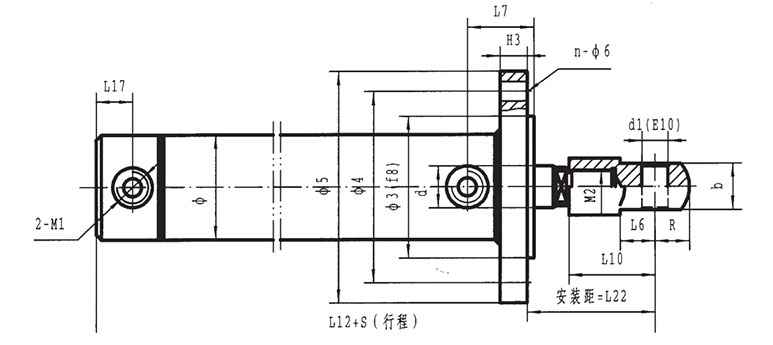

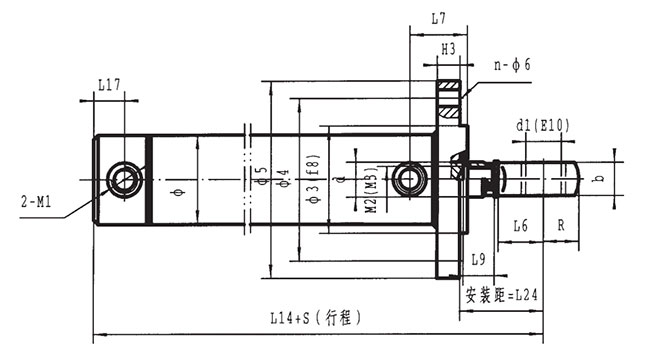

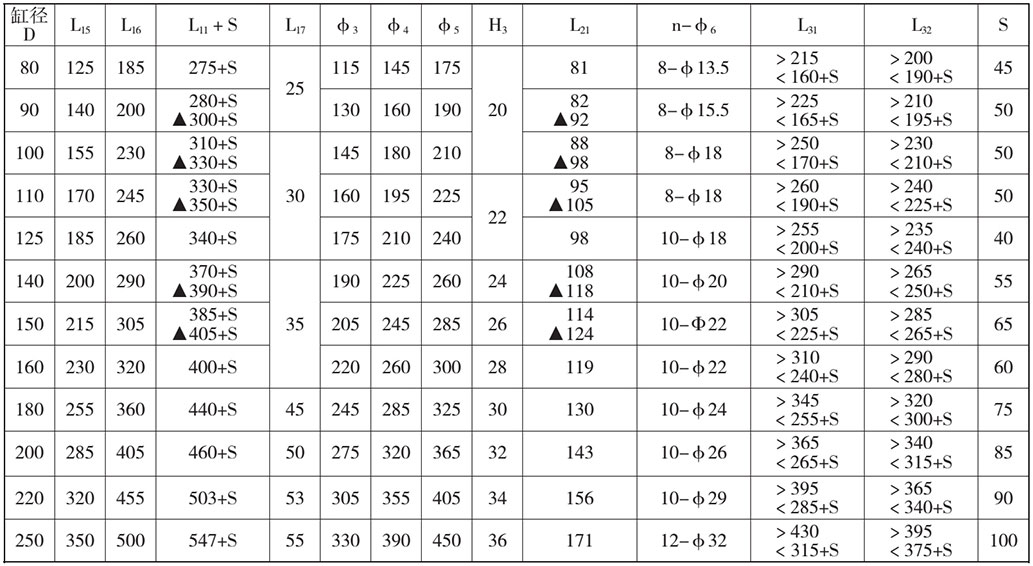

端部法兰连接

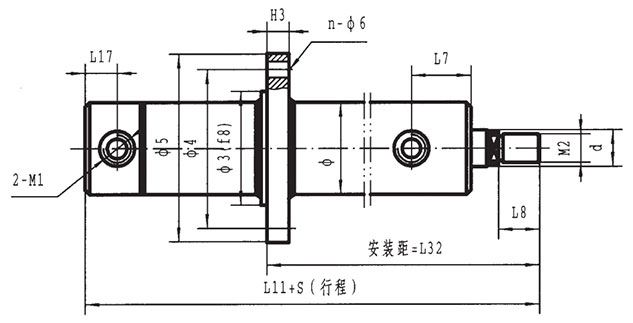

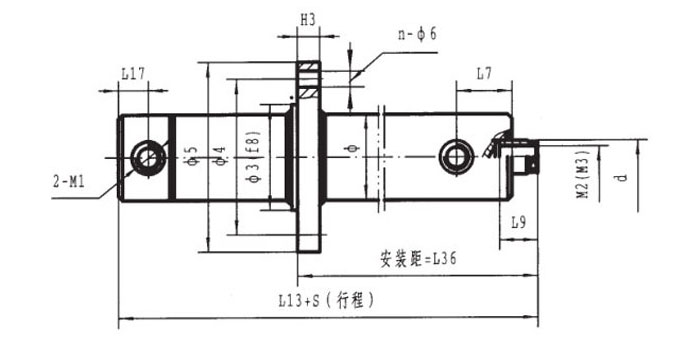

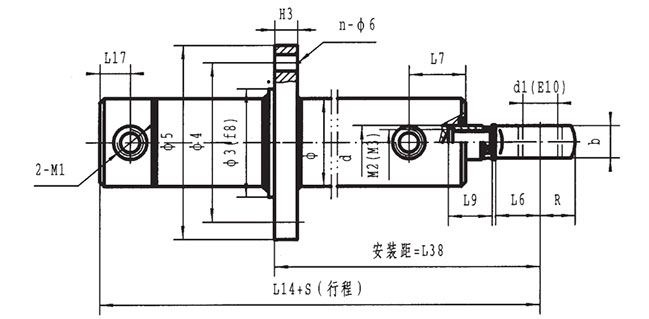

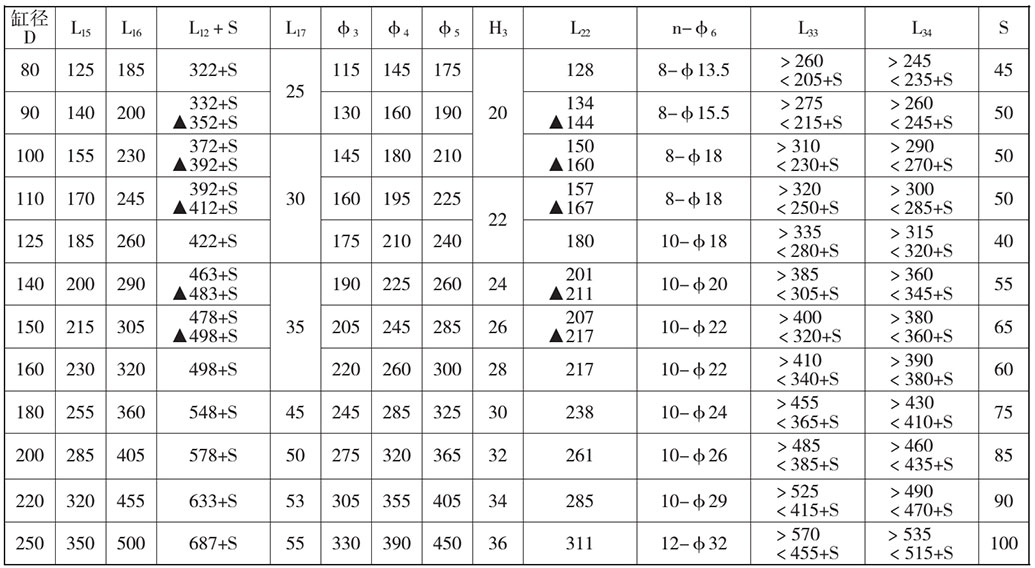

中部法兰连接

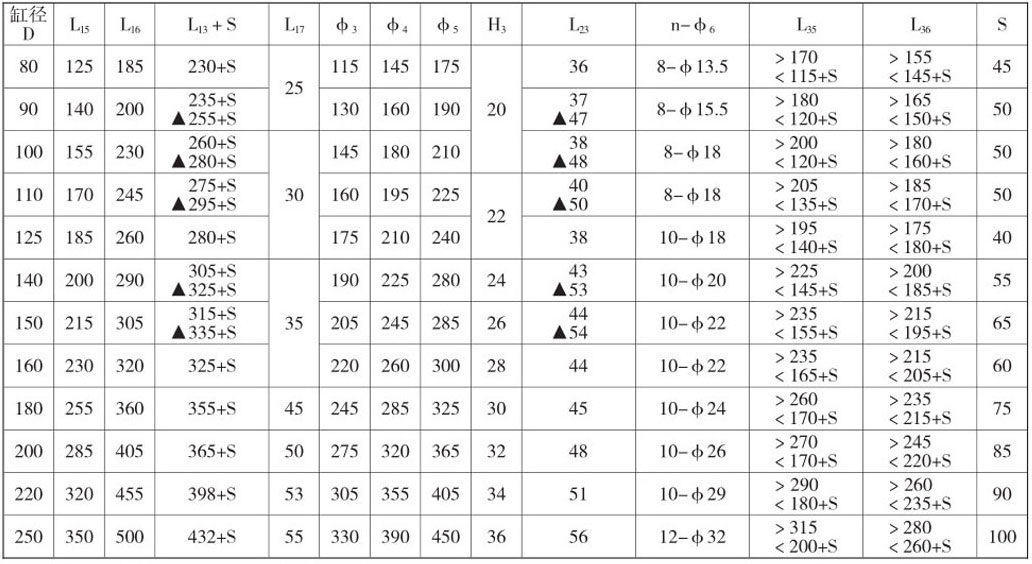

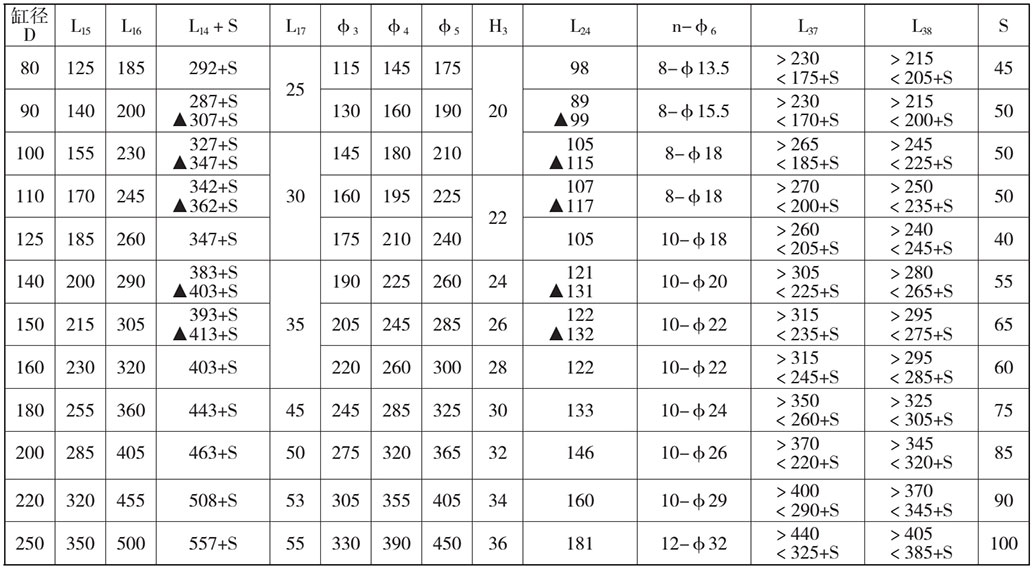

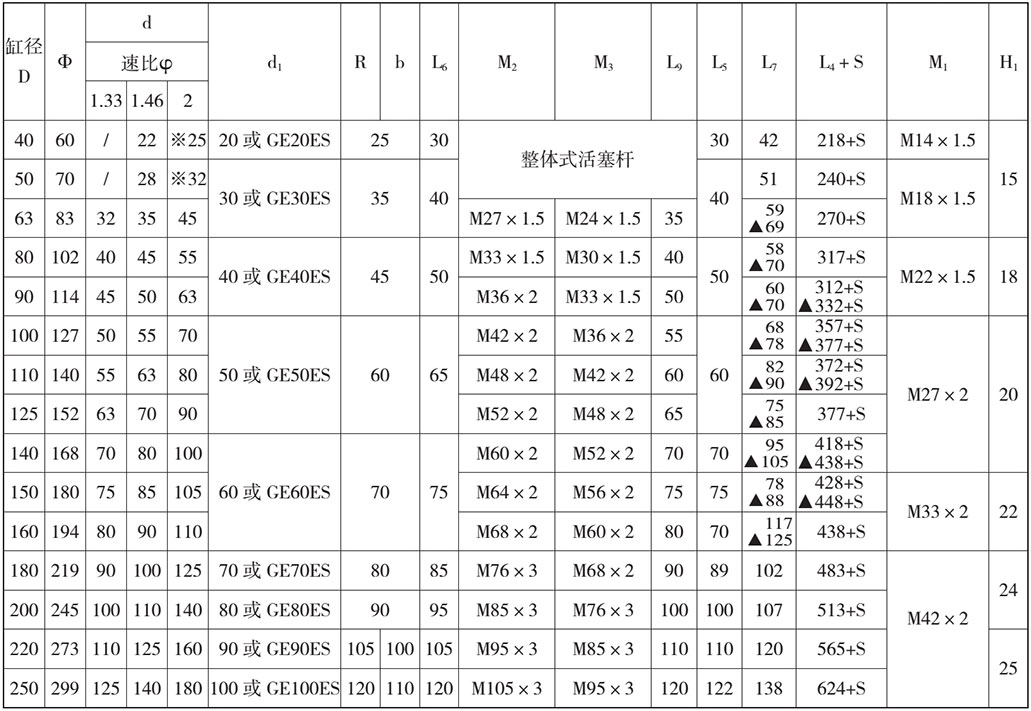

注：
1.带▲者仅为速比为φ=2时的连接尺寸；
2.带※者速比为1.7;
3.铰轴连接的行程不行小于表中最小行程S值。
耳环连接

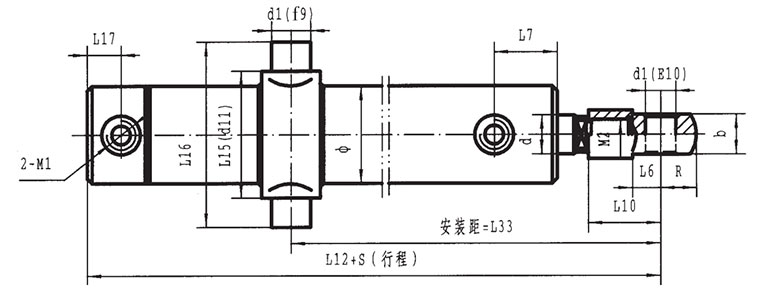

铰轴连接
端部法兰连接

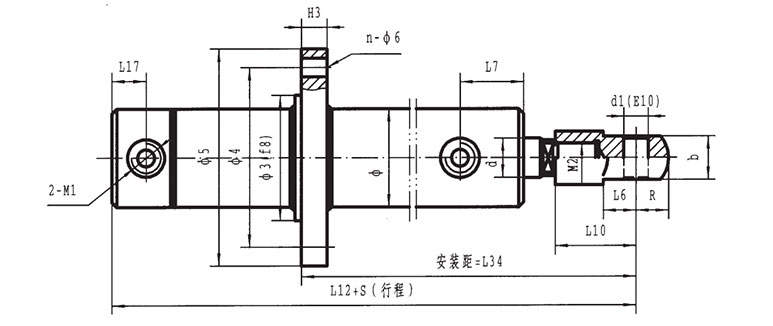

中部法兰连接
注：
1.带▲者仅为速比为φ=2时的连接尺寸；
2.带※者速比为1.7;
3.铰轴连接的行程不行小于表中最小行程S值。

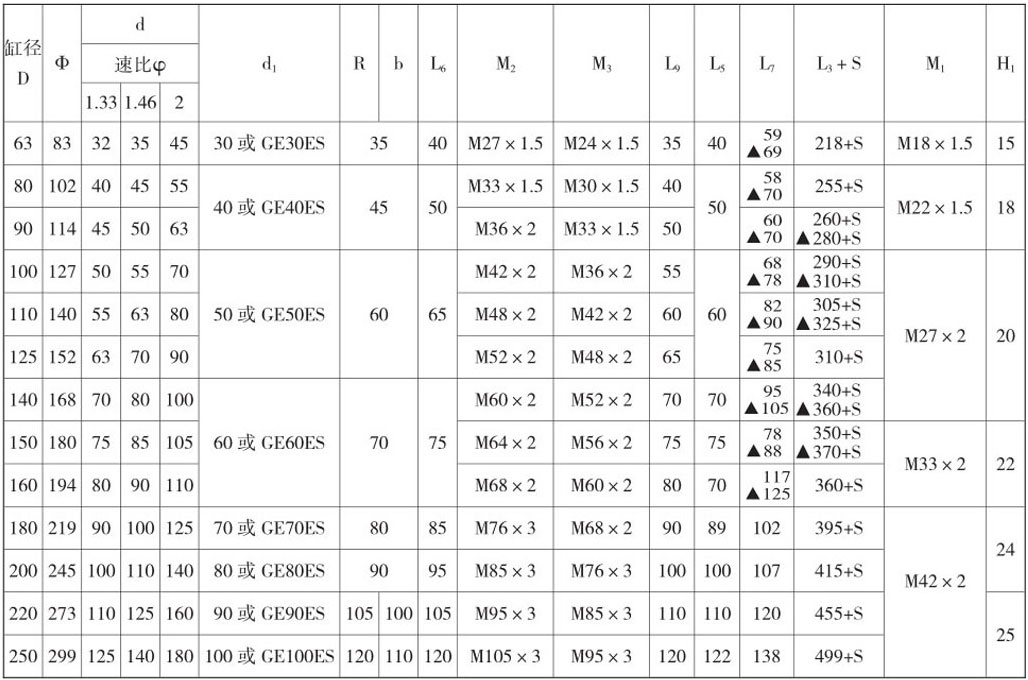

耳环连接
铰轴连接
端部法兰连接
中部法兰连接
注：
M2用于速比为1.46和2;M3仅用于速比为1.33。
带▲者仅为速比φ=2时的连接尺寸。
铰轴连接的行程不得小于表中的最小行程S值。
耳环连接
铰轴连接
端部法兰连接
中部法兰连接
注：
M2用于速比为1.46和2;M3仅用于速比为1.33。
带▲者仅为速比φ=2时的连接尺寸。
铰轴连接的行程不得小于表中的最小行程S值。
