产品 | 型号 | 数量 | 操作 |
---|
JD | - | 5 | * | * | / | * |
---|---|---|---|---|---|---|
电机综合保护器 | - | 设计序号 | 派生序号 | 额定电流代号 | / | 额定控制电源电压 |
主要材质 | 工程塑料 |
产品特点 | 长期工作或间断工作的交流电动机的过载和断相保护。保护器一般与交流接触器配合使用。(海洋开堵眼机专用) |
试验方法 | 实验过程符合标准GB 998-1982 低压电器 基本试验方法 |
出厂试验 | 100% |

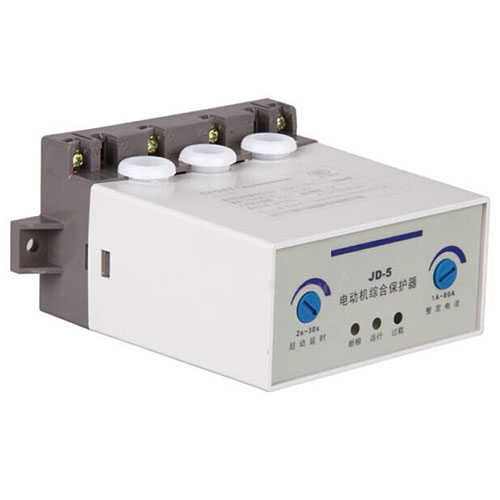

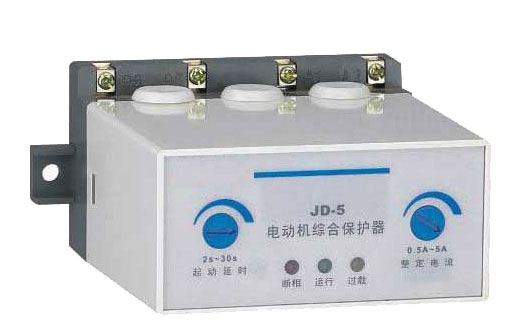

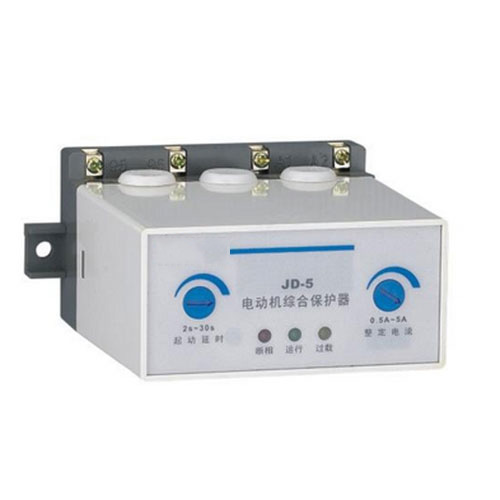

JD-5电动机综合保护器,适用于交流50Hz/额定绝缘电压AC690V以下,额定工作电流0.5A~400A的长期工作或间断工作的交流电动机的过载和断相保护。保护器一般与交流接触器配合使用。
符合标准:GB14048.4、IEC60947-4-1.
JD | - | 5 | * | * | / | * |
---|---|---|---|---|---|---|
电机综合保护器 | - | 设计序号 | 派生序号 | 额定电流代号 | / | 额定控制电源电压 |
海拔高度不超过2000m。
周围空气温度-5℃~+40℃,且24h内平均温度不超过+35℃。
大气条件:在最高温度为+40℃时,空气相对湿度不超过50%,在较低的温度下可以
允许有较高的相对湿度,例如+20℃时,空气湿度可达90%,并对由于温度变化偶尔
产生的凝露,应采取特殊的措施。
污染等级:3。
安装面与垂直面的倾斜度不大于±5°。
在无爆炸危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。
在有防雨雪设备及没有充满水蒸气的地方。
在无显著摇动、冲击和振动的地方。
安装类别:Ⅲ。
额定绝缘电压AC690V,额定频率50Hz,额定工作电流0.5A~400A
表1
型号 | 额定电流范围(A) | 控制电源电压(V) | 适合电动机功率(KW) |
---|---|---|---|
JD-5/5 | 0.5~5 | 220V 或 380V | 0.25~2.5 |
JD-5/20 | 2~20 | 220V 或 380V | 1~10 |
JD-5/80 | 20~80 | 220V 或 380V | 10~40 |
JD-5/200 | 80~200 | 220V 或 380V | 40~100 |
JD-5/400 | 160~400 | 220V 或 380V | 80~200 |
JD-5 (带蜂鸣器) | 1A~80A | 220V 或 380V | 0.5~40 |
控制电路: 额定绝缘电压AC380V,额定频率50Hz,触点参数见表2。
使用类别 | AC-15 | |
额定工作电压(V) | 额定工作电流(A) | 约定发热电流(A) |
220 | 380 | |
1.5 | 0.95 | |
约定发热电流(A) | 5 |
三相电子式,脱扣级别为10A级。
具有断相和过载保护功能。
具有整定电流连续可调装置。
三个指示灯分别指示断相、运行、过载工作状态。
主电路采用穿心接线方式。
安装方式:螺钉安装。
保护特性

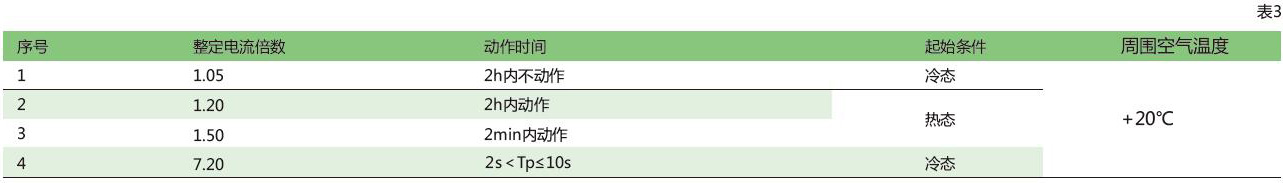

保护器在各相负载平衡时的动作特性(见表3)

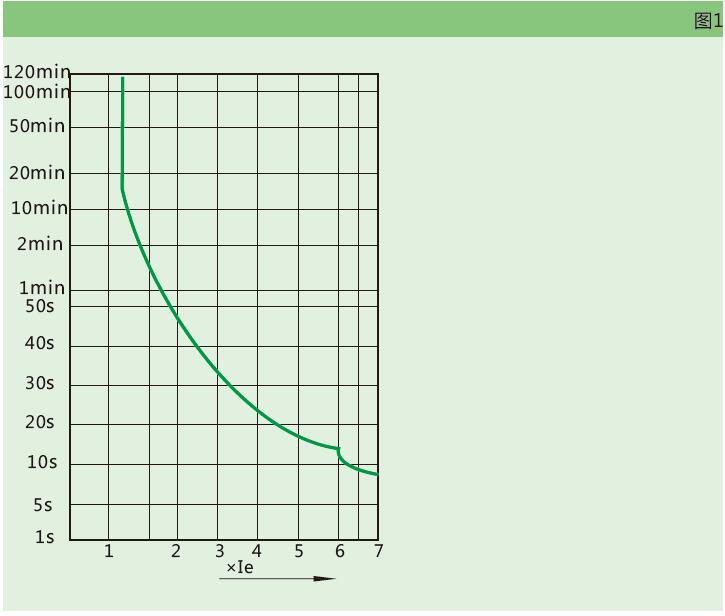

脱扣特性
复位方式:断电复位
接线图

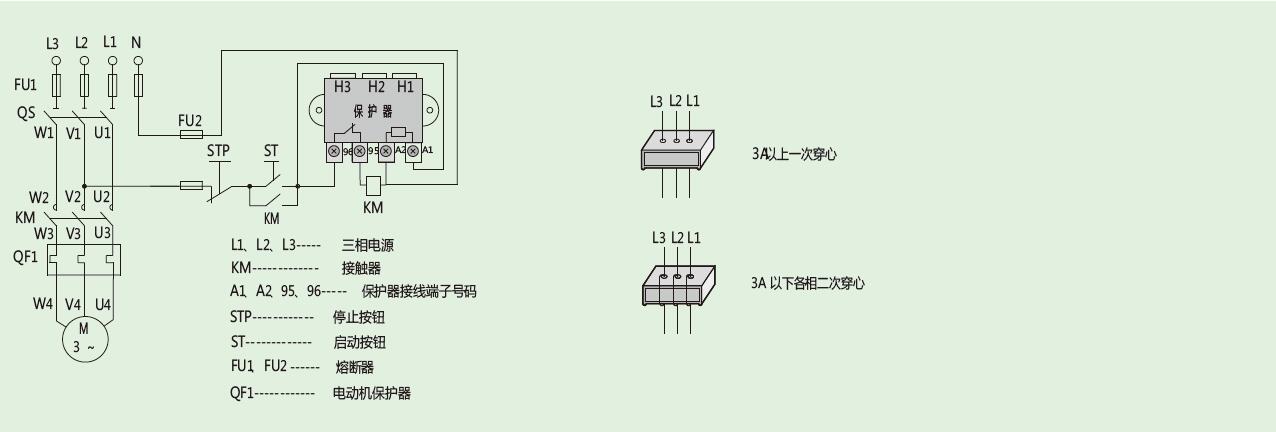

控制电源电压为AC220V的接线图

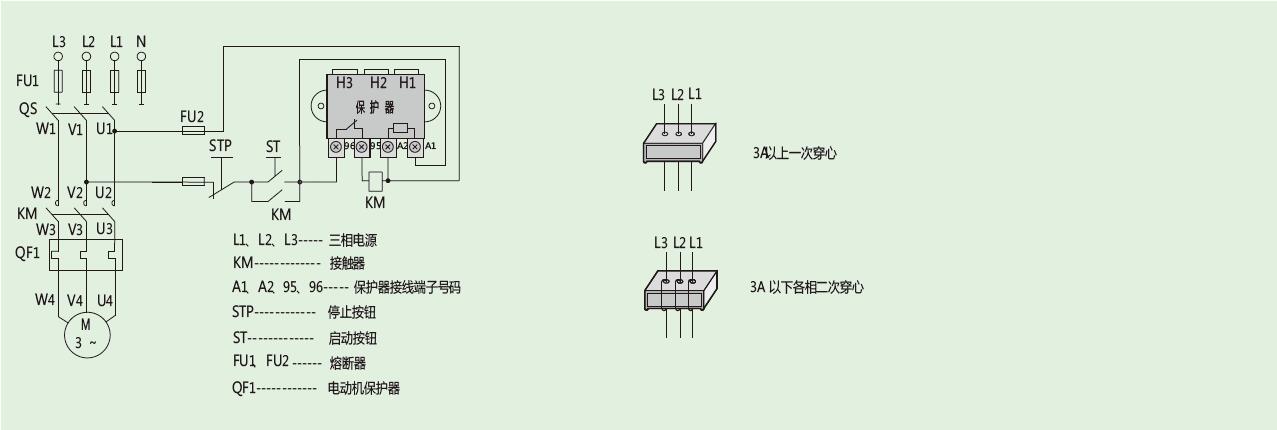

控制电源电压为AC380V的接线图
保护器名称及型号规格,根据使用要求选择控制电流电压(AC220V/AC380V),额定电流范围(0.5A~5A、2A~20A、20A~80A、80A~200A、160A~400A等)。
订货数量
订购说明:此订单发货周期约为10天,具体以到货日期为准。
